應用范圍:

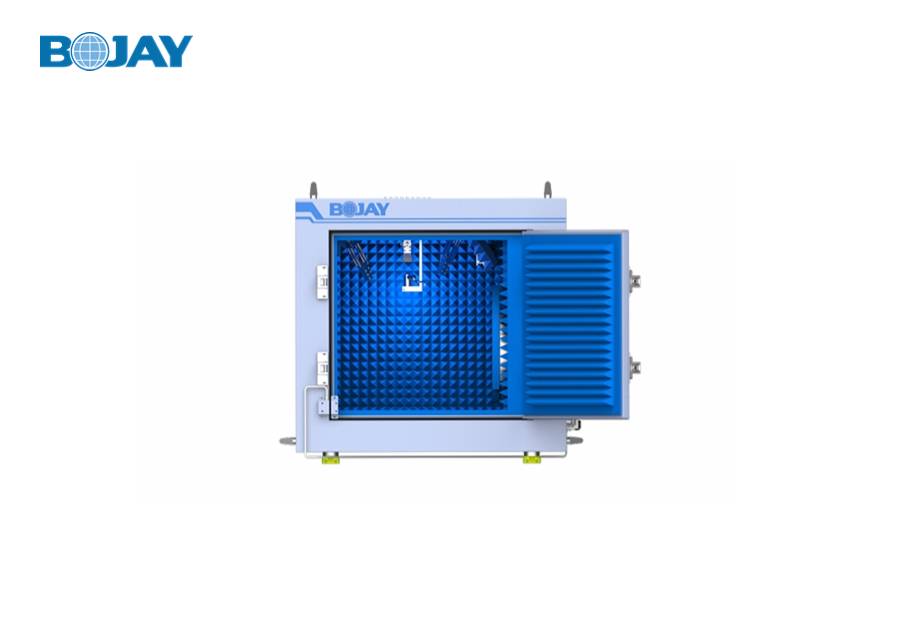

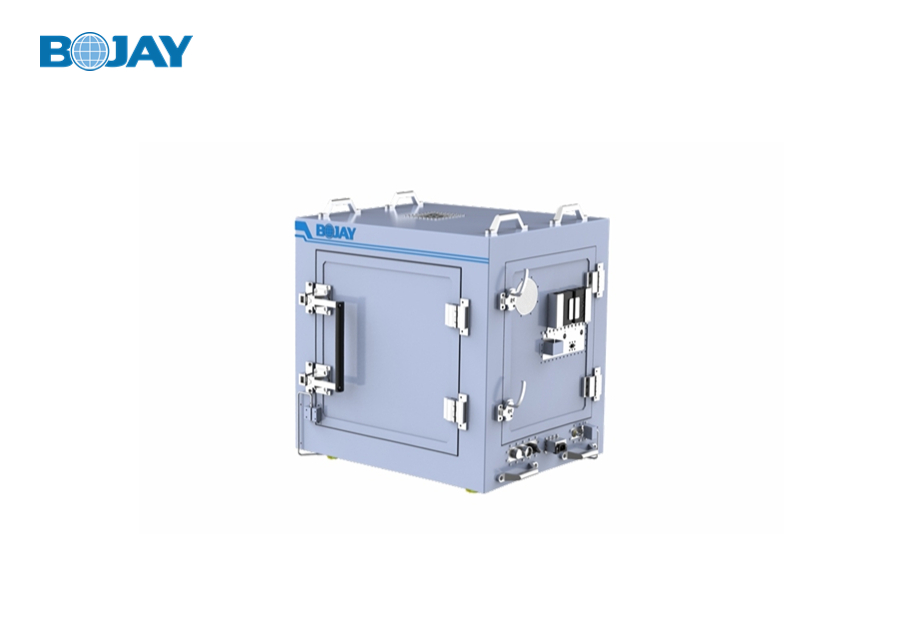

● BJ-8849射頻屏蔽箱專為5G消費電子設備遠場測試設計。在0.7~44GHz測試頻段提供高性能良好的射頻測試環境;
● 2軸陀螺儀應用于天線方向圖的測試,為測試提供θ和φ兩軸0~360°旋轉;
● 通訊接口包括 USB及RS232,支持SCPI及Hex命令;
● 軟件架構靈活,可訂制的測試自動化腳本開發軟件。
機械規格:
外形尺寸 | 846.0(W)*610.0(L)*785.0(H) mm |
內部尺寸 | 539.0(W)*481.5(L)*628.0(H) mm |
前門尺寸 | 566.0(W)*526.0(H) mm |
側門尺寸 | 415.0(W)*509.0(H)mm |
凈重 | 約100.45 kg |
毛重 | 約120kg |
射頻規格:
射頻隔離度 | 0.7~44GHz >70dB |
吸波棉反射率 | <-30dB in FR2 |
遠場測試距離 | 最大: 250mm |
陀螺儀模組規格:
θ軸旋轉角度 | ±180度 | |
Phi軸旋轉角度 | ±180度 | |
θ軸精度 | ±0.5度 | |
Phi軸精度 | ±0.5度 | |
DUT尺寸 | 最大: 170(L)*94(W)mm | |
DUT重量 | 最大: 500g |
