應用:

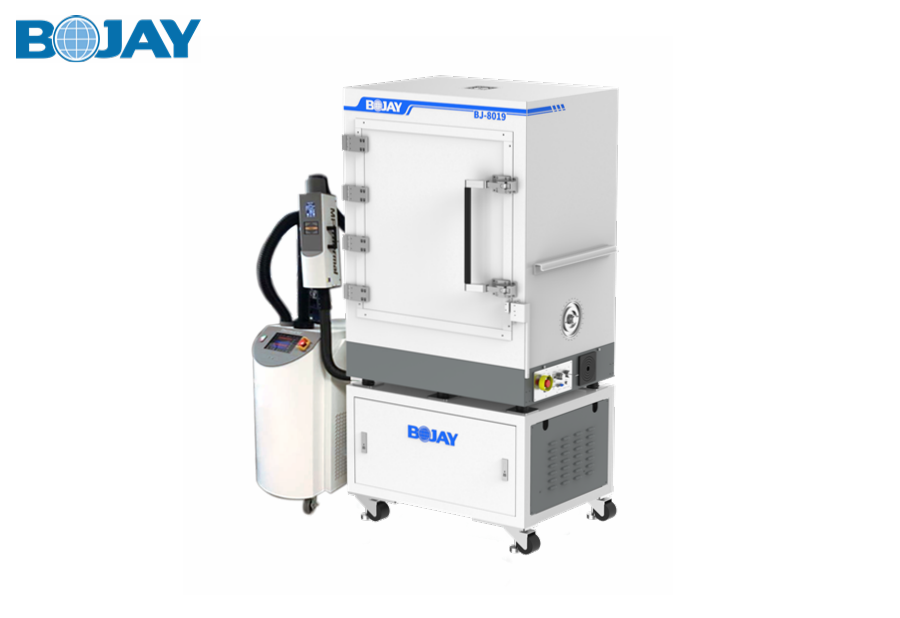

● BJ-8019射頻屏蔽箱專為5G OTA測試設計的,用于FR1、FR2和頻率高達60GHz的測試;

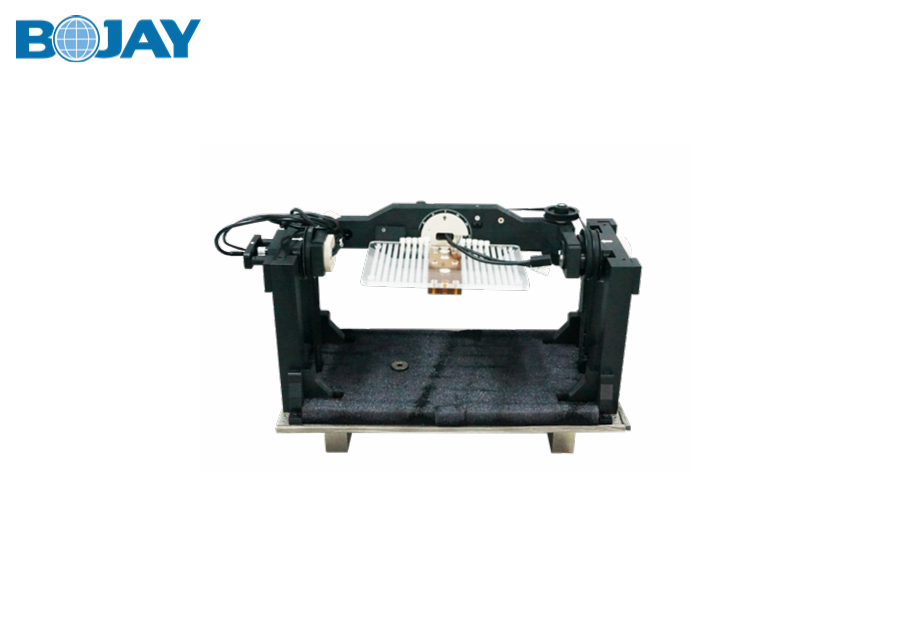

● 雙軸定位器可支持兩軸360度旋轉,用于天線測量;
● 可使用硬件信號觸發,實現快速掃頻,極大地提高了測量效率;
● 定位器可以通過USB、RS232或以太網進行控制,使用SCPI或Hex命令集;
● 支持最大12英寸的設備測試;
● 保溫箱(可選)可實現極限溫度測試。溫度范圍:-40~100±1℃。
天線支架:可以配置多支天線滿足各種測試需求。 | |
可以使用多種測試天線快速完成波束賦型測試。 |
機械規格:
外觀尺寸 | 970(W)*800(L)*1200(H)mm |
箱體內部尺寸 | 770(W)*520(L)*920(H)mm |
開關門尺寸 | 690(W)*730(H)mm |
凈重 | 大約235kg |
最大DUT尺寸 | <250(L)*165(W)*50(H)mm |
DUT重量 | <1.2kg |
射頻規格:
射頻隔離度 | 0.7~60GHz >70dB |
吸波棉反射率 | <-30 dB in FR2(典型) |
遠場測試距離 | 590mm(典型) |
