應用范圍:

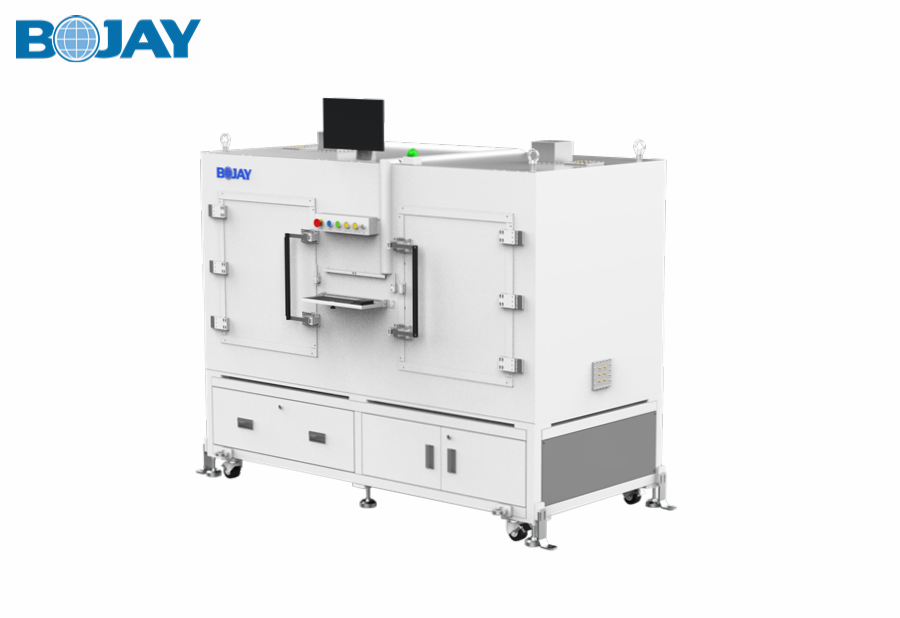

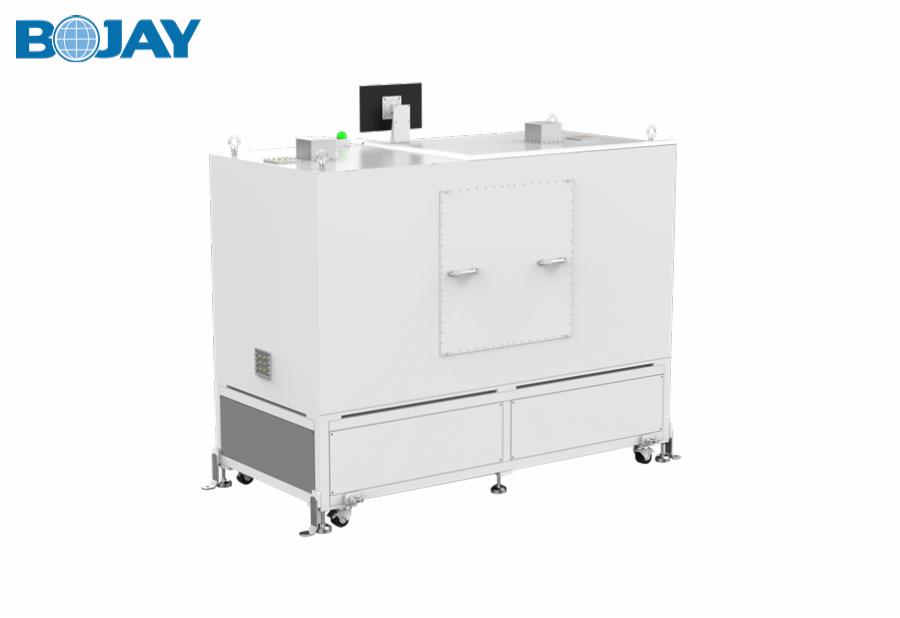

● BJ-8854射頻屏蔽箱是為在實驗室中測量24~72GHz范圍內特定材料的毫米波性能而設計的;
● 模擬一些特定的環境,包括長距離(高達1200毫米),高速直線運動(高達4米/秒)和角度旋轉(高達60°/秒);
● 快速的天線球體掃描。通訊接口包括 USB及RS232,支持SCPI及Hex命令。
機械規格:
外形尺寸 | 1080(W)*2406(L)*2007(H)mm |
內部尺寸 | 736(W)*1902(L)*640(H)mm |
開關門尺寸 | 605(W)*690(H)mm |
凈重 | approx.917.5kg |
毛重 | approx.1150kg |
射頻規格:
射頻隔離度 | 0.7~72GHz >50dB |
吸波棉反射率 | <-30dB in FR2 |
遠場測試距離 | 最大: 1200mm |
運動模塊規格:
DUT仰角旋轉 | ±90度 |
DUT 方位角旋轉 | ±180度 |
目標方位角旋轉 | ±360度 |
旋轉速度 | 45度/秒(典型) , 最大: 60度/秒 |
旋轉精度 | ±0.1deg |
目標直線運動 | 最大: 1200mm |
目標直線運動速度 | 最大: 4m/s |
幻影直線運動精度 | ±0.02mm |
DUT尺寸 | 最大: 280(L)*175(W)mm |
DUT重量 | 最大: 9kg |
