應用:

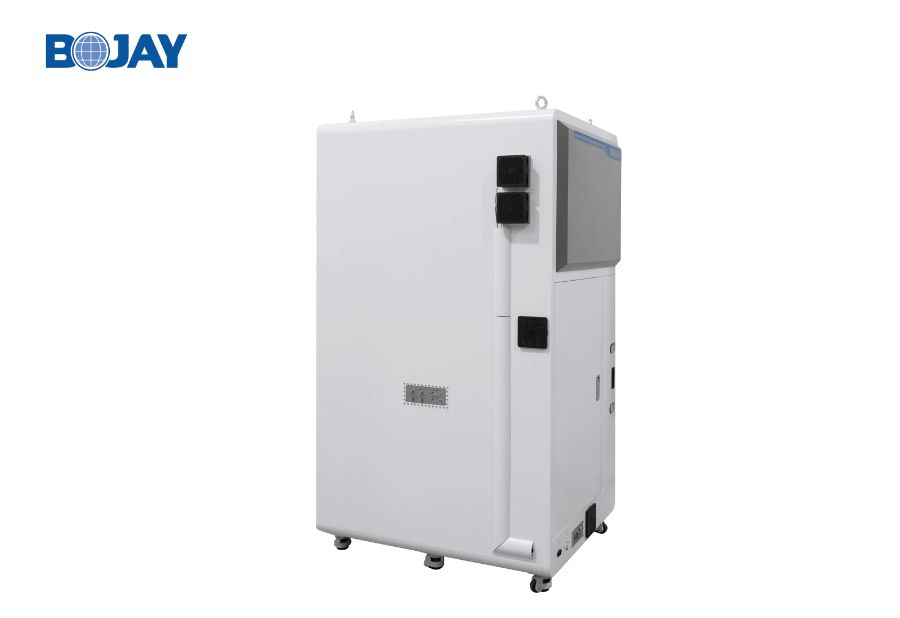

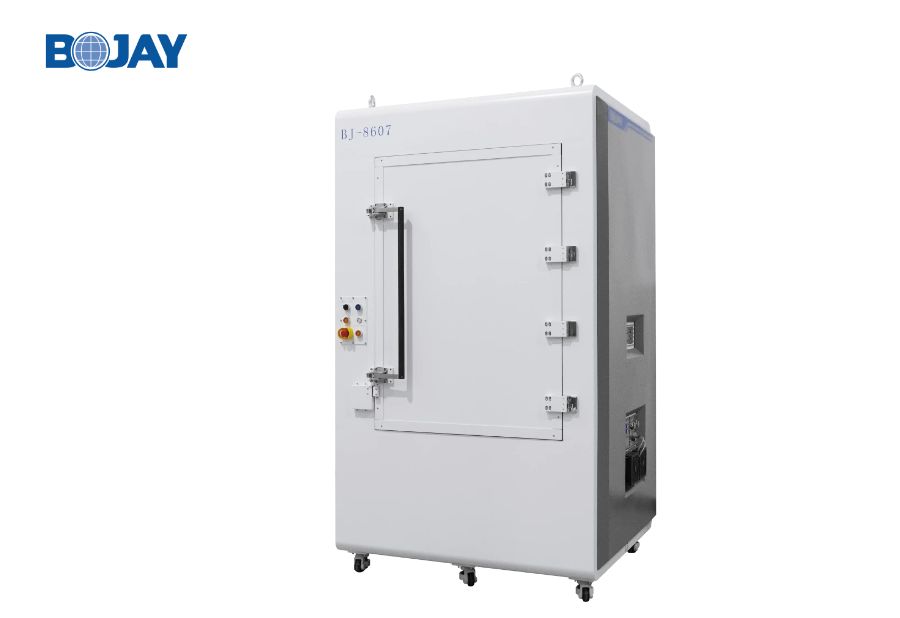

● BJ-8607測試系統包括一個緊湊的微波暗室和一個緊縮場,設計用于實驗室環境下的毫米波OTA測試,覆蓋頻率范圍為24至90GHz;
● 高精度的反射面為黑盒測試提供了一個直徑200毫米的靜區;
● 同時配備高精度的兩軸定位器相結合,能夠快速和準確地測量為各種尺寸的DUT天線;
● 通過TTL硬件信號觸發的快速測量功能;
● 該系統能夠在間接遠場和直接遠場測量方法之間切換;
● 保溫箱(可選)可實現-60至130℃的極限溫度測試;
● 結合汽車?yán)走_模擬器,可覆蓋速度、距離及角度等關鍵參數測試。
機械規格:
內部尺 | 990(W)*736(L)*1690(H)mm |
外形尺寸(不含底座) | 1240(W)*1070 (L)*2000(H)mm |
底座外形尺寸 | / |
操作門尺寸 | 825(W)*1050(H)mm |
凈重 | approx.385kg |
毛重 | approx.633kg |
DUT 最大尺寸 | 130(L)*380(W)mm |
最大裝載能力 | 1.5kg |
射頻規格:
射頻隔離度 | 0.7~90GHz >70dB |
吸波棉反射率 | 24 GHz to 90GHz< -30 dB |
反射板及饋源天線規格:
反射板 | 拋物線弧面,圓滑滾邊 |
反射板尺寸 | 400 x 400 mm |
工作頻率范圍 | 24 ~ 90GHz |
靜區尺寸 | 尺寸 φ200mm幅度錐削 ≤ 1dB幅度波紋 ≤ ±0.5dB相位誤差 ≤ ±5°交叉極化隔離度 ≤-30dB |
饋源天線 | 工作頻率 24~50GHz連接器 2x2.4mm可通過改變饋源天線擴展到90GHz 材料 鋁合金交叉極化隔離度 ≤-43dB |
