產線測試設備。:

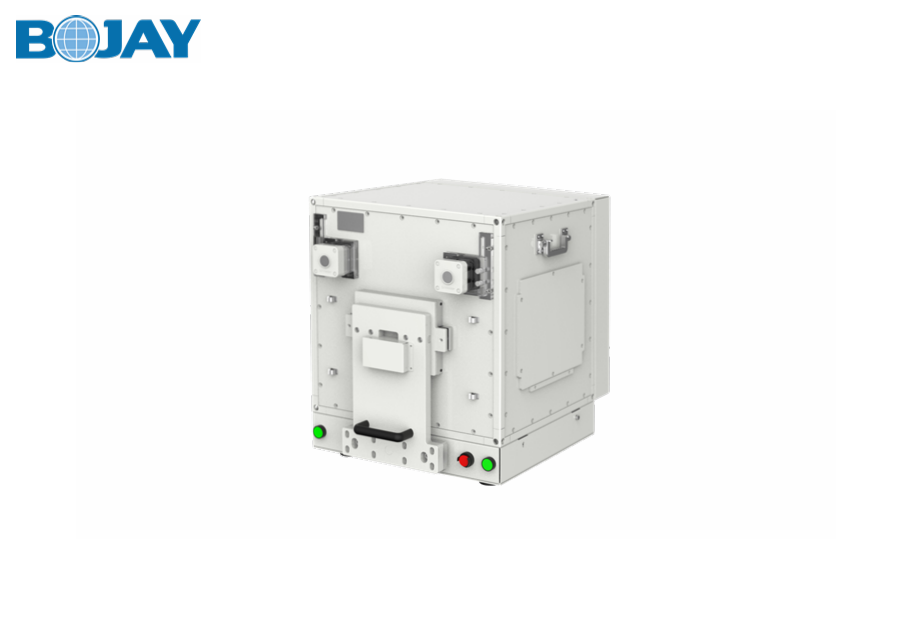

● BJ-7902射頻屏蔽箱專為4G消費電子設備OTA測試設計。在0.7~6GHz測試頻段提供高性能良好的射頻測試環境。
產品特點:
● 支持手動或自動操作;
● 自動測試DUT;

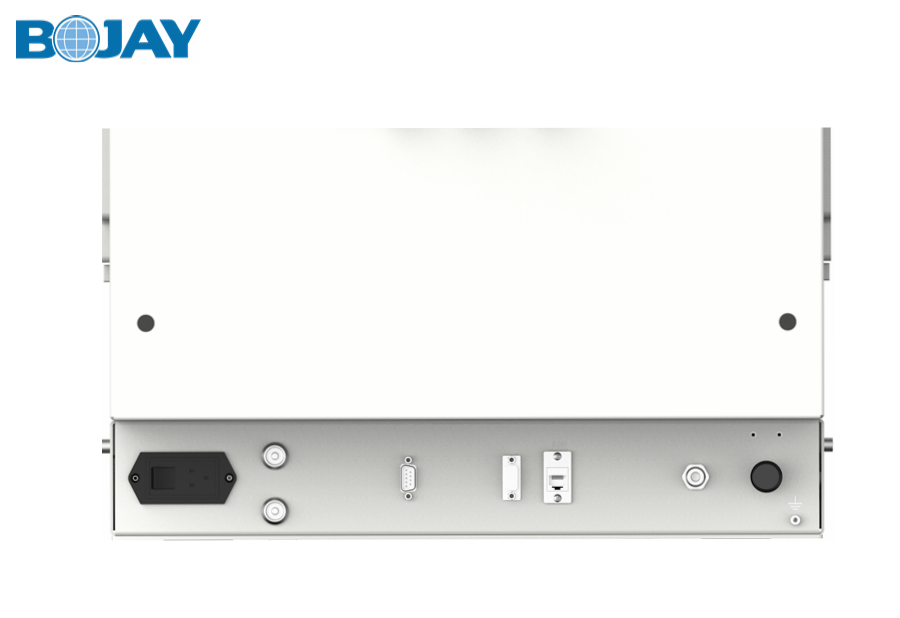

● 所有接口及電源信號都采用EMI濾波器;
● 高達 6GHz 的可靠高射頻屏蔽性能;
● 多組正交雙極化Vivaldi耦合板,可接收不同方向的信號;
● 配件選項:天線,端口和連接器,可根據客戶需求選擇。
機械規格:
外形尺寸 | 649(L) * 542(W) * 597(H) mm |
內部尺寸 | 375(L) * 424(W) * 424 (H) mm |
打開尺寸 | 899(L) * 542(W) * 597(H) mm |
開關門尺寸 | 170 A * 130 mm |
產品凈重 | 約58kg |

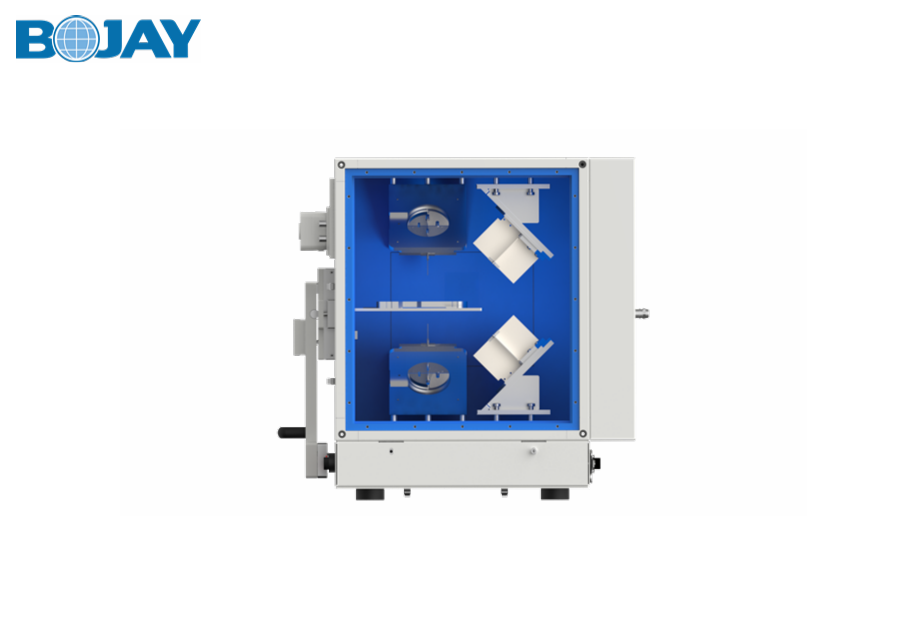

天線、天線支架:
●雙極化Vivaldi耦合器(VSWR≤3.0; 0.7GHz~7.5GHz);
●旋轉角度以30度逐步調整位置;
●8組探測器,可全方位接收能量,與99%以上的天線方向圖兼容,測試結果與OTA 屏蔽箱高度吻合。
