應用范圍:

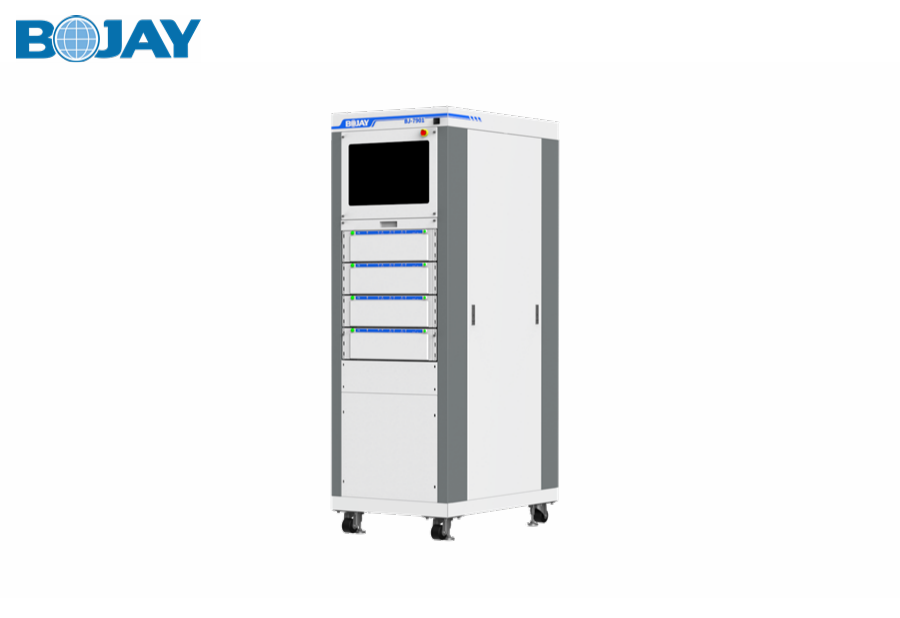

● BJ-7901 PCBA射頻測試系統,適用于PCBA射頻傳導測試,在0.7~6GHz工作頻率范圍內提供了干凈的射頻環境,適合自動化生產線。
產品特點:
● 測試平臺支持4DUT并行測試,機柜最多可集成5個平臺;
● 屏蔽箱配置48個RF通道,每塊單板最多12個RF通道,通道VSWR<1.25;
● 高集成度模塊化設計,集成電腦,小型化電源于一體;
● 數據接口及電源信號都采用EMI濾波器降低射頻雜訊干擾;
● 在UUT端集成EOS電路,全方位保護EOS/ESD;
● 手動或遠程操作,適用于自動化生產線;
● 模塊化設計,90%的組件可重復使用。母子夾結構,實現10分鐘快速換線;
● 屏蔽箱內配備冷卻系統,確保產品在測試過程中溫度控制在正常范圍內;
● UUT電源小型化,VBUS + VBAT 4通道可控,支持遠程補償和,良好的動態響應滿足DUT大功率跳變校準的要求。
機械規格:
操作方式 | 手動操作 |

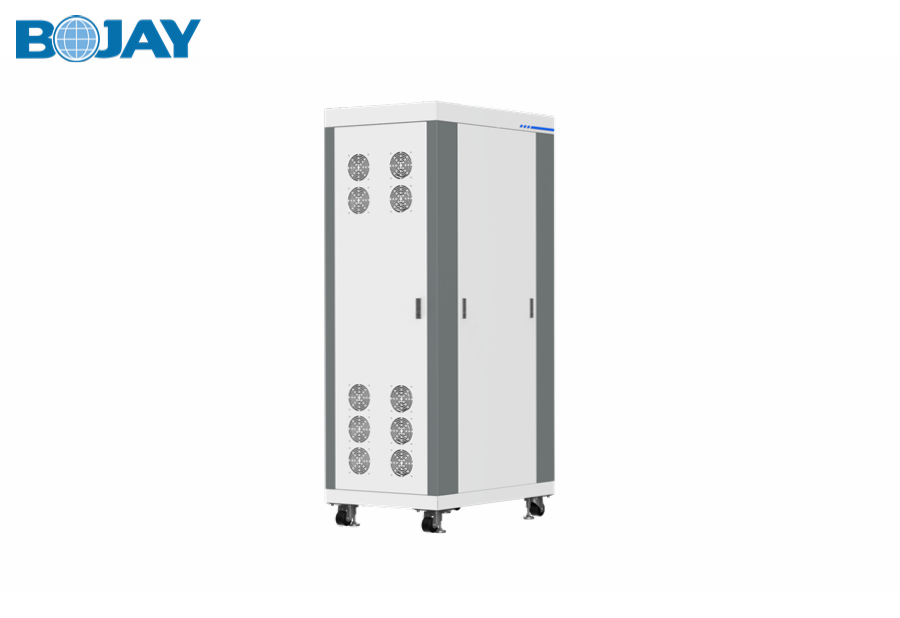

外形尺寸(整機結構) | 600(W)*900(D)*1805(H)mm |
外形尺寸(測試箱體) | 444(W)*813.5(D)*132(H)mm |
內部尺寸(內部空間) | 450(W)*880(D)*1558(H)mm |
開門外形尺寸 | 450(W)*1374(D)*1805(H)mm |
開關門尺寸 | 400(W)*111(H)mm |
開關門方式 | 氣動控制 |
顏色 | 電腦白 |
重量 | 約220kg |
測試軟件平臺:
● 支持所有5G FR1 Sub-6 GHz,LTE TDD / FDD和其他傳統2G / 3G技術;
● 支持無線技術,包括Wi-Fi (802.11a / ac / ax / b / g / n),藍牙,Zigbee和流行的導航技術。
