應用范圍:

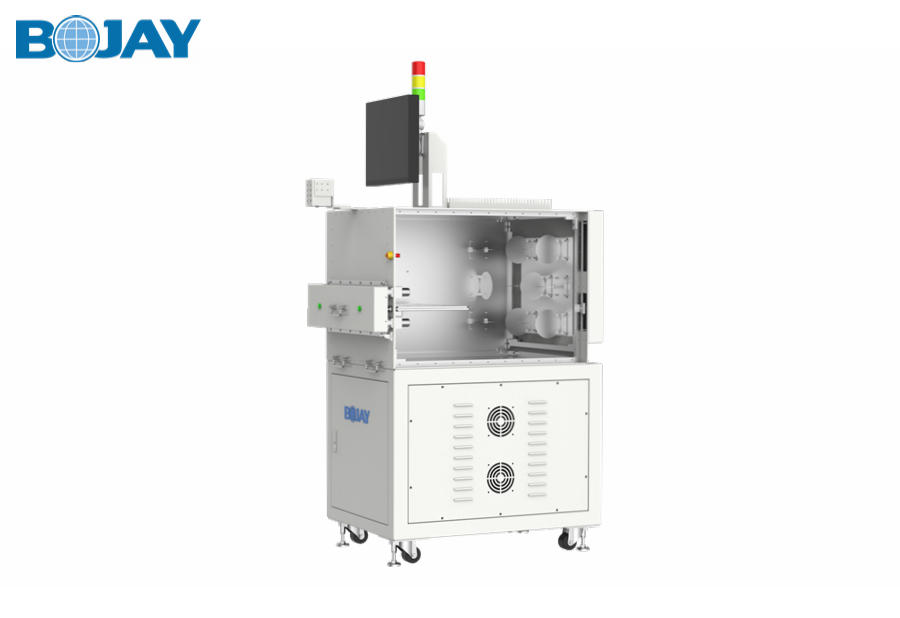

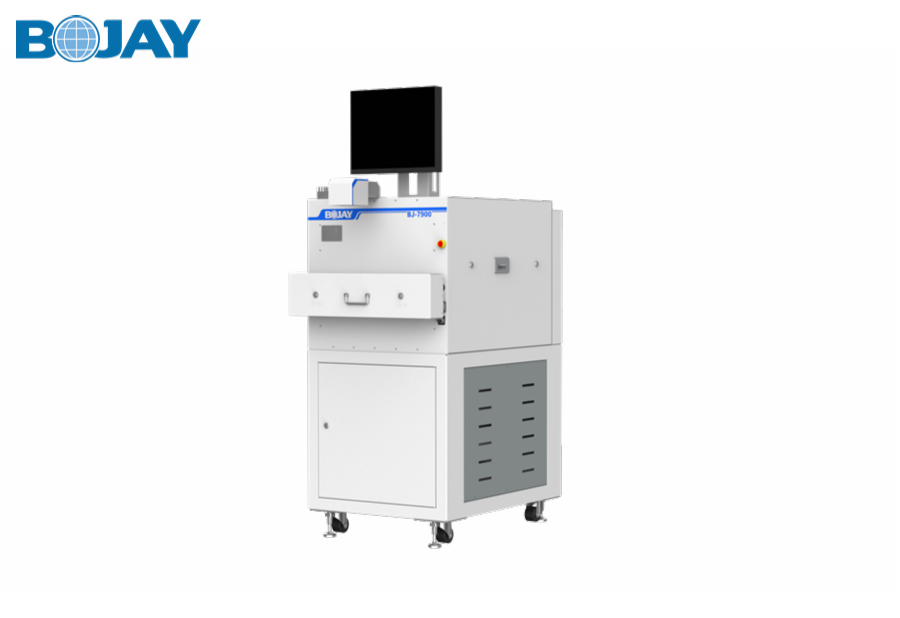

● BJ-7900電磁混響射頻屏蔽箱,適用于在0.7~6GHz范圍內進行整機OTA測試;
● 與傳統的攪拌器解決方案相比,它可以通過多個測試探針獲得更強,更大的均勻場??梢圆⑿械刂С侄鄠€(gè)DUT測試,且差異很小。
產品特點:
● 消費類電子產品2G,3G,4G,5G(FR1),WIFI,GPS,BT等無線通訊測試;
● 4DUT并行測試(一臺儀表,一個屏蔽箱),測試效率翻倍;
● 超寬頻探頭,15探頭數據采集算法處理推導TRP,TIS,與OTA暗室測試結果強相關;
● 支持 TX power,RSSI,BER,BLER,PER,F(xiàn)ER,EVM,RSE等測試指標;
● 數據端口和電源線均采用EMI濾波器;
● 無線控制DUT,減少USB線對天線頻響的影響;
● 手動或RS-232C /遠程操作,適用于自動化生產線;
● 防夾安全裝置,在出現阻力的情況下抽屜自動打開。
機械規格:
操作方式 | 手動操作 |
外形尺寸(整機結構) | 660(W)*1113(D)*1960(H)mm |
外形尺寸(測試箱體) | 660(W)*600(D)*1000(H)mm |
內部尺寸(內部空間) | 560(W)*830(D)*594(H)mm |
開門外形尺寸(整機結構) | 660(W)*1513(D)*1960(H)mm |
開關門尺寸 | 407(W)*115(H)mm |
開關門方式 | 氣動控制 |
顏色 | 電腦白 |
重量 | 約203kg |
測試軟件平臺:
● 支持所有5G FR1 Sub-6 GHz,LTE TDD / FDD和其他傳統2G / 3G技術;
● 支持無線技術,包括Wi-Fi (802.11a / ac / ax / b / g / n),藍牙,Zigbee和流行 的導航技術。
