主要特點:

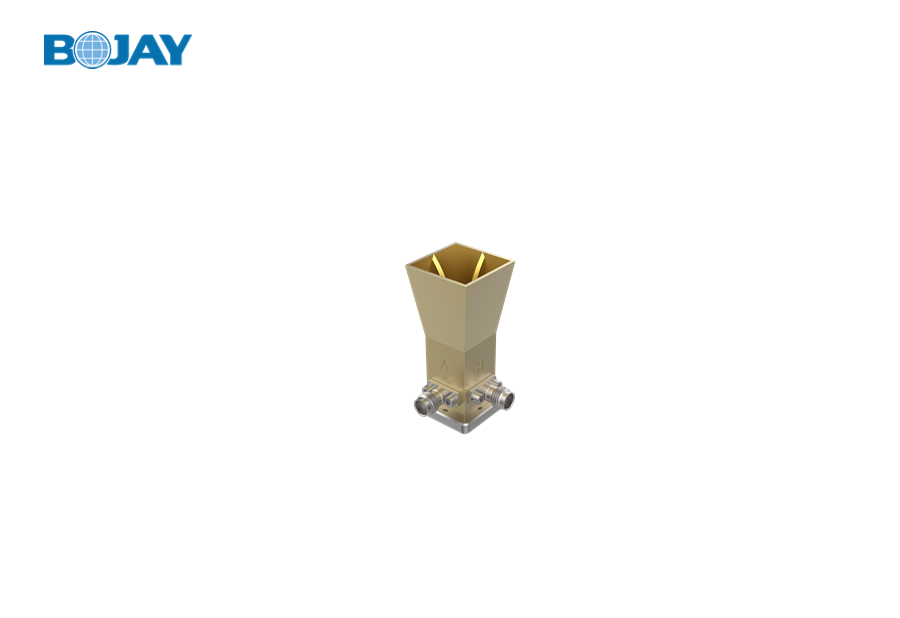

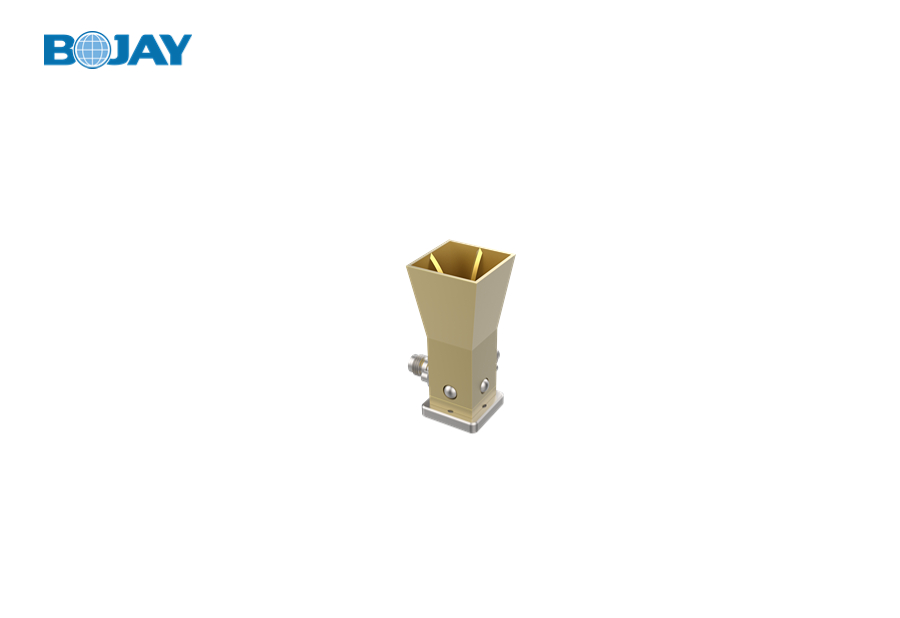

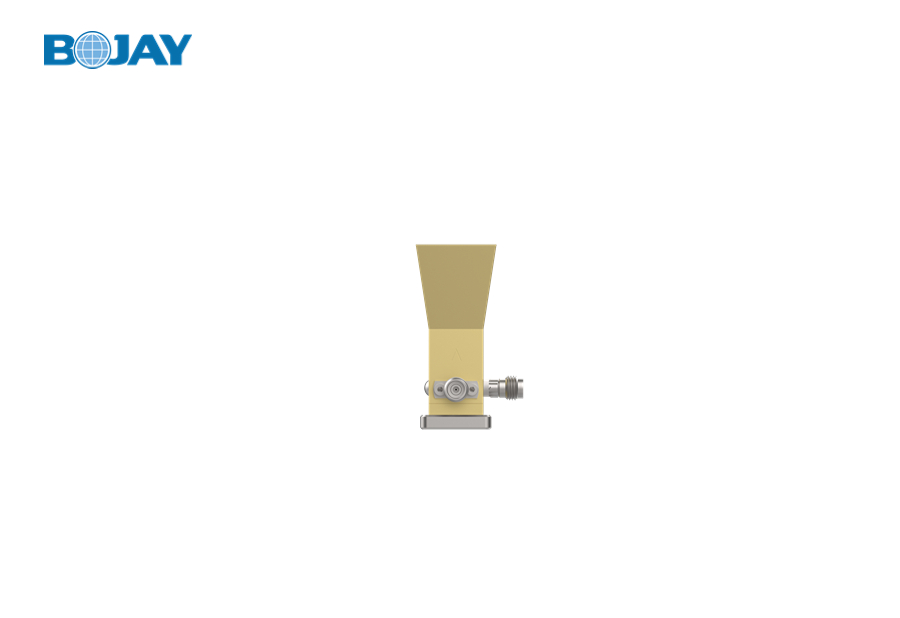

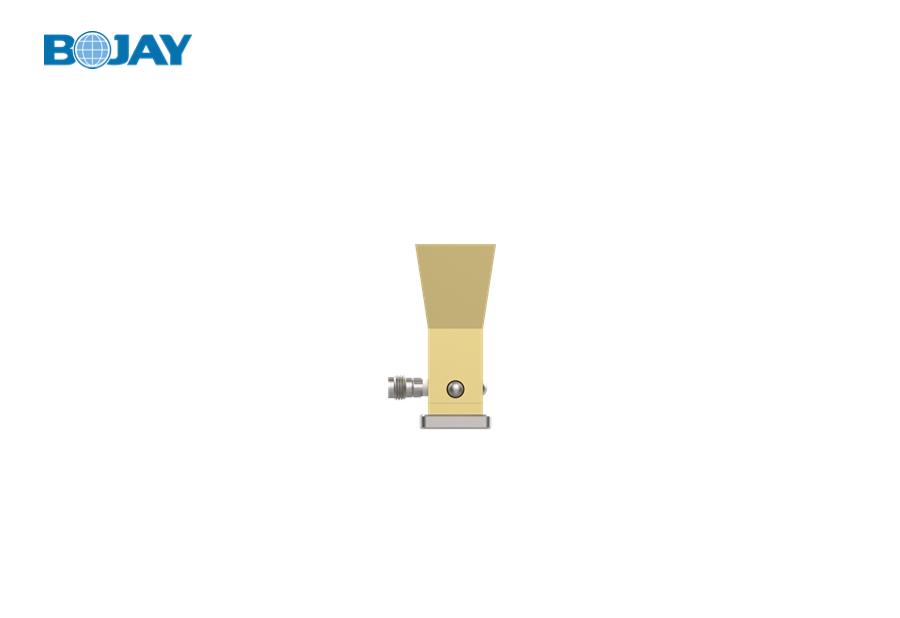

AQRH-15201854毫米波寬頻四脊喇叭天線是一款高性價比的天線,適用于手機,基站,芯片,平板,筆記本電腦在18-54GHz頻段范圍內的在實驗室和產線場景的耦合測試 (OTA);該天線在垂直和水平極化端口上提供1.85mm或2.4mm內螺紋同軸接口。
機械規格:
尺寸 | 22.6(W)*22.6(L)*47.4(H)mm |
口徑尺寸 | 20.5*20.5mm |
極化數 | 雙極化 |
接口 | 2.4 or 1.85 母頭 * 2 |
材質 | Copper |
重量 | 62g |
電氣規格:
參數 | 性能 |
頻段 | 18 GHz ~ 54GHz |
阻抗 | 50 歐姆 |
駐波比 | 1.5典型值;2最大 |
端口隔離 | 30典型值;25最小 |
交叉極化隔離 | 30典型值;20最小 |
增益 | 15dBi 典型值 |
3dB帶寬 | 41.1~22.2 |
天線類型 | 四脊喇叭天線 |
