主要特點:

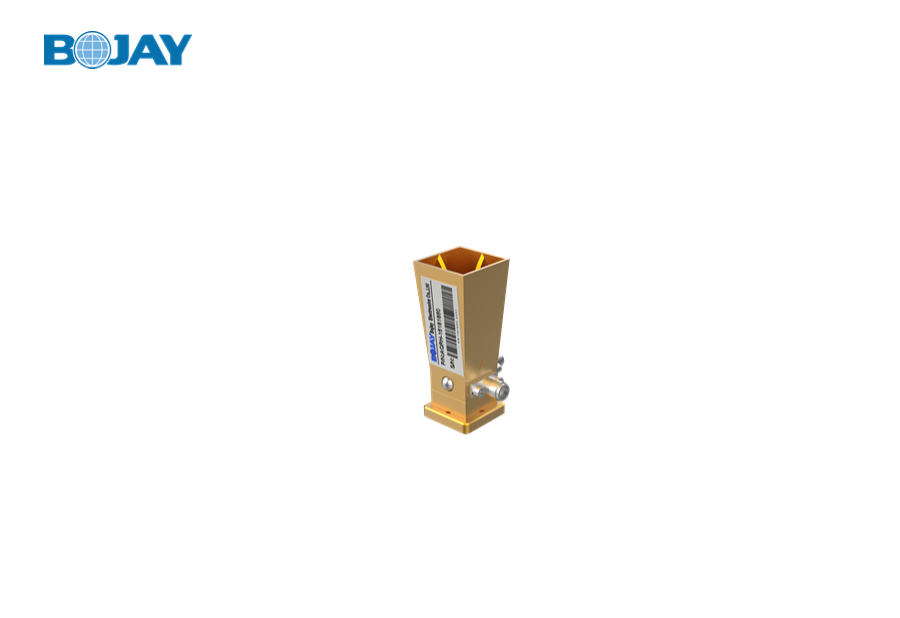

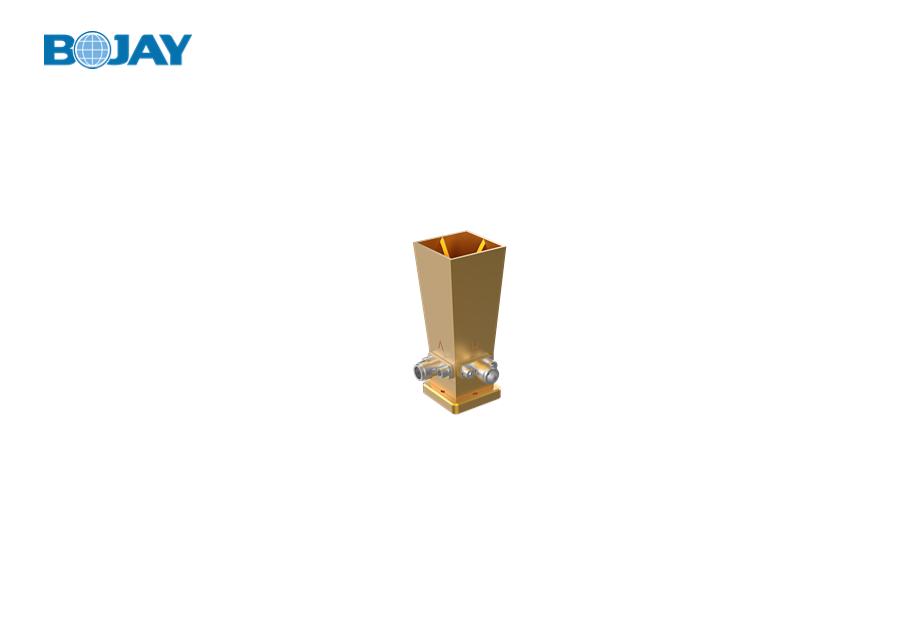

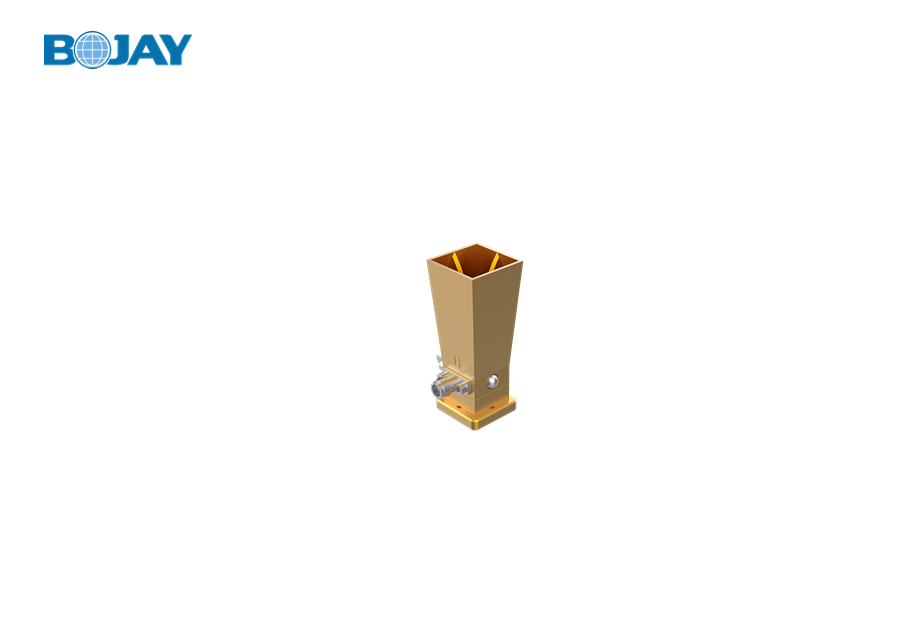

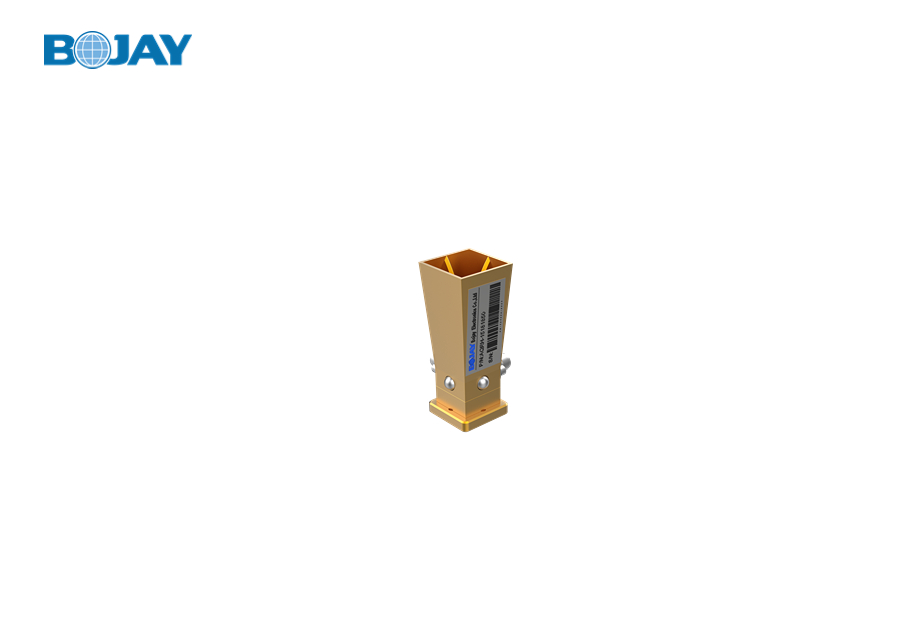

AQRH-15181850毫米波寬頻四脊喇叭天線是一款高性價比的天線,適用于手機,基站,芯片,平板,筆記本電腦在實驗室和量產線場景下的耦合(OTA)測試;天線帶寬在18GHz和50GHz之間,覆蓋所有FR2頻段,并在垂直和水平極化端口上提供2.4mm內螺紋同軸接口。
機械規格:
尺寸 | 20.8(W)* 20.8(L)* 53.4(H)mm |
口徑尺寸 | 18*18mm |
極化數 | 雙極化 |
接口 | 2.4 母頭* 2 |
材質 | 銅 |
重量 | 72.5g |
電氣規格:
參數 | 性能 |
頻段 | 18 GHz ~ 50GHz |
阻抗 | 50 ohm |
駐波比 | ≤ 2 @ 18 GHz ~ 50 GHz |
端口隔離 | < -30dB @18GHz ~ 50 GHz |
交叉極化隔離 | < -20dB @18GHz ~ 50 GHz |
增益 | 15dBi 典型值 |
3dB 帶寬 | 21° 典型值 |
天線類型 | 四脊喇叭天線 |
