首頁 > 產品系列 > 電學測試解決方案

電學測試解決方案

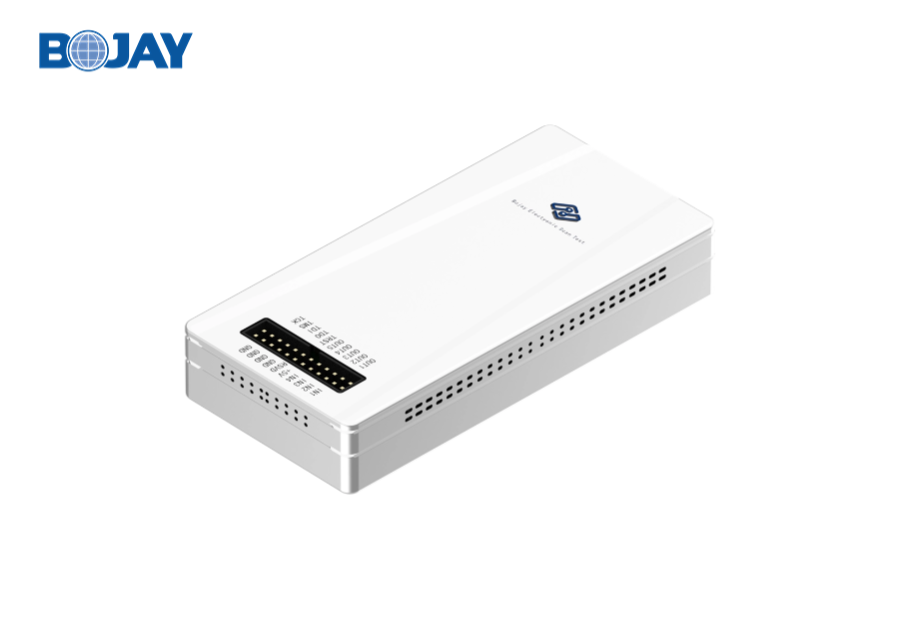

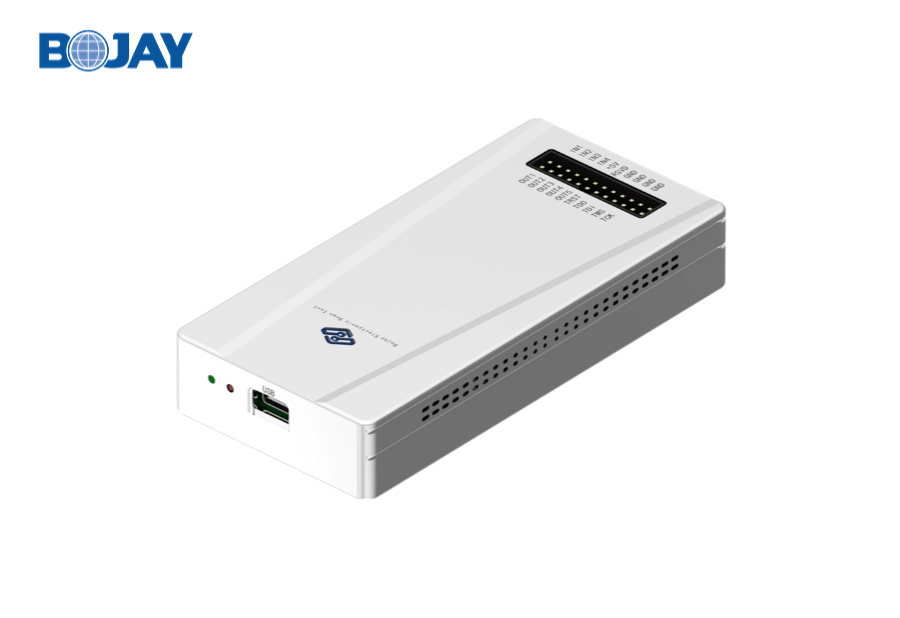

BX5110 邊界掃描測試儀

● 操作方式:自動

● 應用范圍:手機、計算機等ICT產品

● 適用測試:邊界掃描測試

● 適用場景:具有JTAG接口產品的CM工廠

應用范圍:

基于IEEE 1149.1/1149.6/1149.7邊界掃描測試標準,BEST作為一套強大的工具,以執行PCB上的結構測試,確保電路板的可靠性和性能。這款分析儀不僅簡化了電路板測試過程,還提高了測試的效率和準確性。通過其直觀的界面和先進的測試功能,BEST能夠快速識別和定位電路板上的問題,如開路、短路和焊接故障。無論是對于原型設計驗證、生產測試還是現場維修,BEST都是一款不可或缺的測試設備,為電子制造業和研發領域提供了可靠的解決方案。

主要特點:

● 支持IEEE1149.1、IEEE1149.6 、IEEE1149.7協議

● 支持IO獨立控制,每個IO參考電平獨立設置

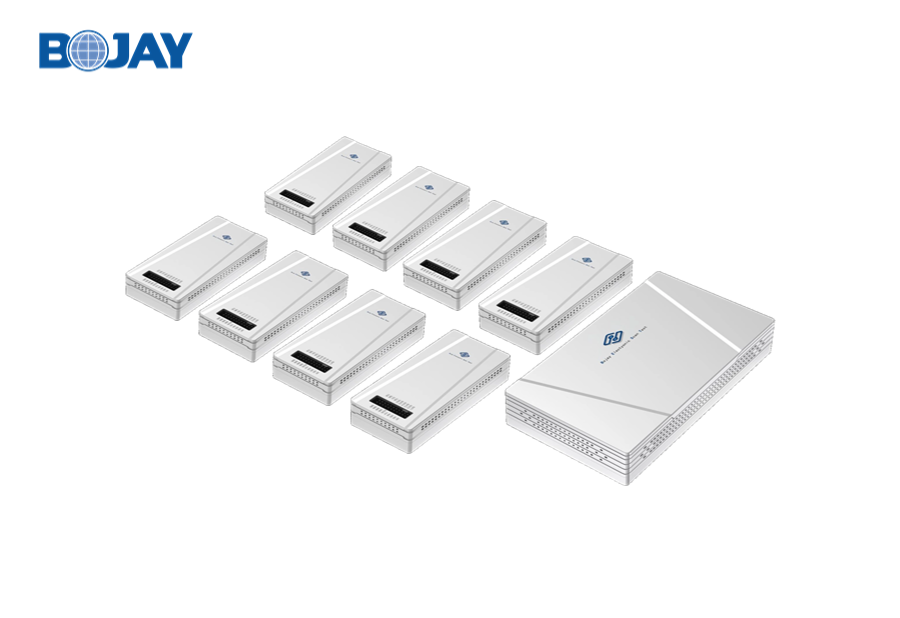

● 可支持4個TAP接口 (需配置HUB BOX)

● 可根據待測設備的五檔文件自動生成測試項目

● 軟件支持腳本運行,以提高開發便捷性

● 開發和運行軟件支持Windows,MacOS,Linux系統

主要參數:

輸出高電平范圍1.2V~5.0V
輸出電平精度0.1V
驅動電流能力MAX 30mA
測量電壓范圍0.5~5.0V
測量電壓精度0.1V


機械&電氣規格:


機械規格TAP PORT

HUB BOX

外尺寸

55(W)*115 (L)*20(H)mm*X

98(W)*175(L)*27.5(H)mm
凈重approx.200gapprox.600g
毛重

approx.500g

approx.1000g


電氣規格
TAP PORT

HUB BOX

能量功耗

2.5W

48W

工作電壓DC5DC12
控制接口

USB Type-C

RJ45
