電學測試解決方案

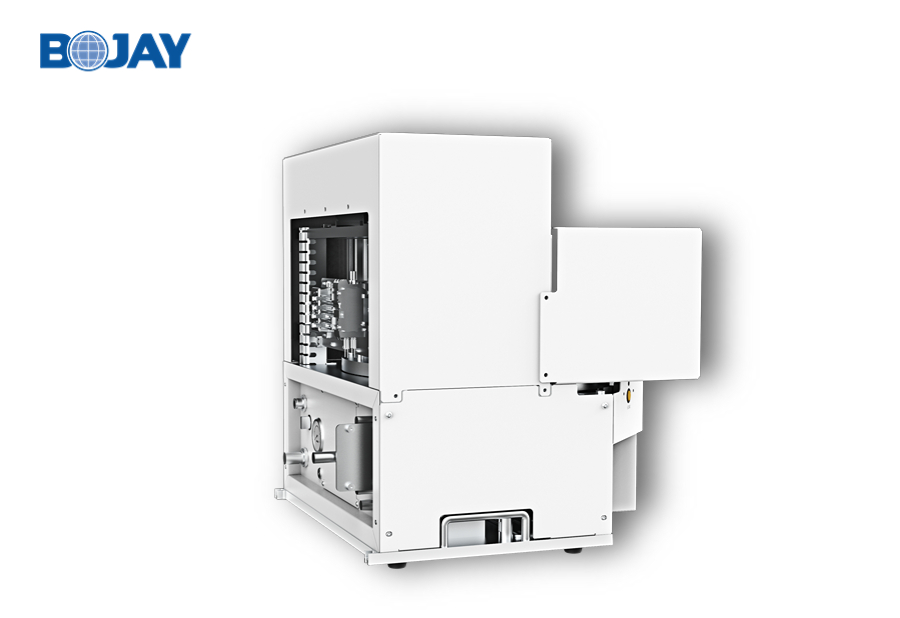

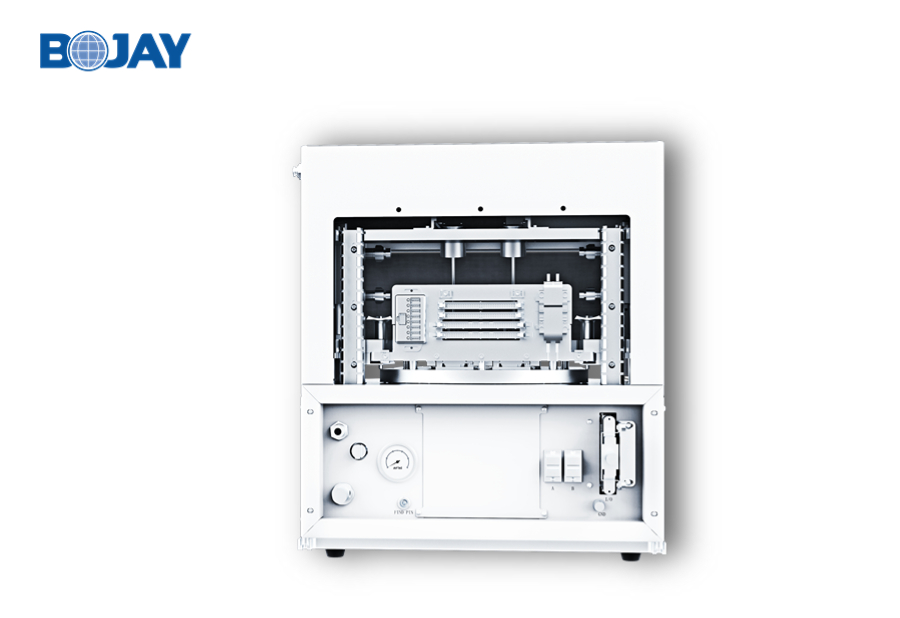

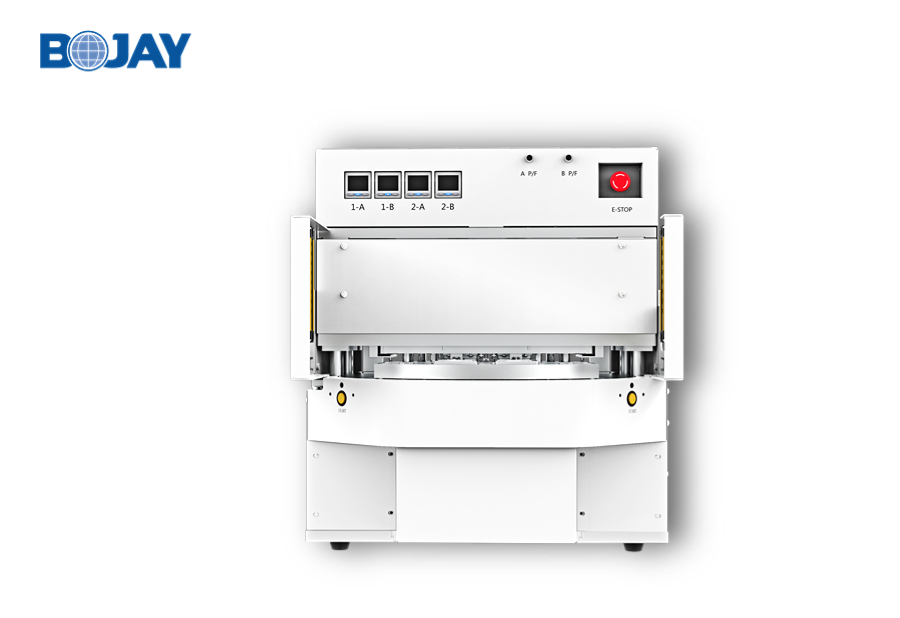

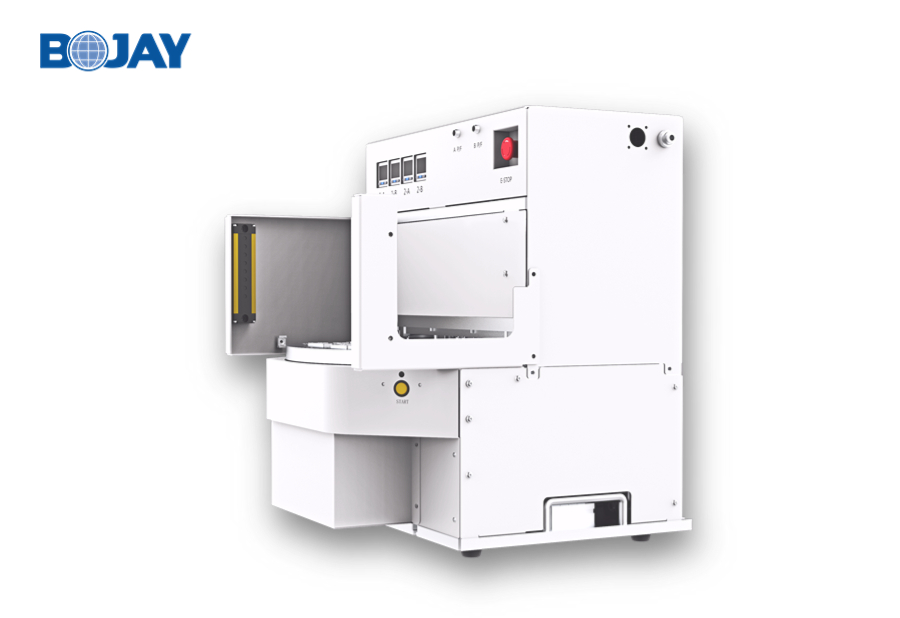

FPC 雙工位測試夾具 B類| BJ-5735

● 雙工位測試夾具可以做成單穴或雙穴測試,載板可最大兼容尺寸150*40mm 的產品;

● 雙工位測試夾具KIT為標準結構,可重復利用;

● 針載板均采用模組化設計,上下針載板可以快速拆裝,維護簡便;

● 測試系統是由兩套獨立的控制主板控制,整套系統可以兼容測試點位達256個;

● 轉盤夾具可手動上料也可以配合自動化設備上料下料。


應用范圍:

● FPC 雙工位測試夾具產品機架使用博杰標準系統框架,為連接器、金pad、錫pad、孔環等Open/short、霍爾磁場、按鍵、感光元器件等FPC軟板的測試要求而設計;

● 采用雙工位雙穴的旋轉轉盤方式測試,能夠配合相關測試軟件實現全自動化測試和夾具線外獨立測試等功能要求。

機械規格:

Kit外形尺寸500(W)*480(L)*500(H)mm
電測箱外形尺寸220(W)*210(L)*450(H)mm
光柵安全范圍96(H)mm
產品重量50kg



電氣規格:

功耗200W
輸入電壓100~220V AC   50Hz
控制接口USB/100pin   IO


接口配置:

IO 動作控制
標準image.png100pin :1pcs
測試系統標準
      image.pngUSB2.0 : 2pcs
牛角標準image.png64pin:6pcs
接口面板標準         image.pngDB9:1pcs
