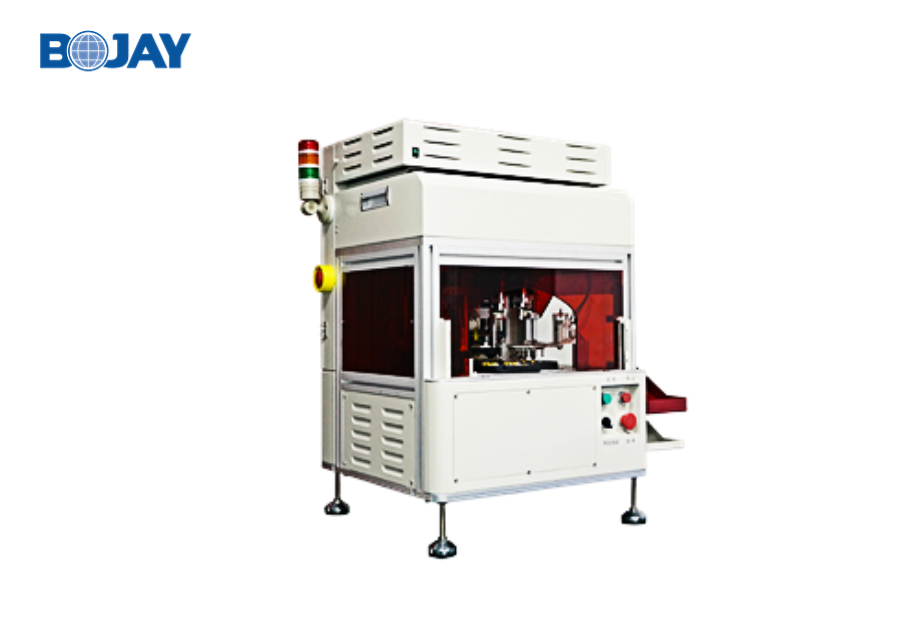

● 可做成單穴或雙穴測試，載板最大兼容產品尺寸95*117mm ;
● KIT為標準結構，可重復利用；
● 針載板均模組化設計，上下針載板可快速拆裝，維護簡便；
● 可手動上料也可配合自動化設備自動上下料，Pass/Fail分區擺放；
● 測試系統由四套獨立主板控制（雙穴），整套系統可兼容測試點位達256個。
應用范圍：
● 四工位雙穴轉盤主要是用于FPC 的ICT和FCT測試，測試內容含連接器、金pad、錫pad、孔環、open、Dock頭側插、電流測試、Eiger功能、MIC電流、TVS、漏音,靈敏度測試等 。
● 適用于多工位FPC的ICT及功能測試，廣泛應用于含MIC元件產品，分工站測試MIC 漏音和靈敏度及其它ICT測試；
機械規格：
| Kit外形尺寸(含下料臂) | 800(W)*560(L)*960(H)mm |
| 光柵安全范圍 | 200(H)mm |
| 產品重量 | 130kg |
電氣規格:
| 能量功耗 | 200W |
| 輸入電壓 | 100~220V AC 50Hz |
| 控制接口 | USB/100pin IO |
