應用范圍:

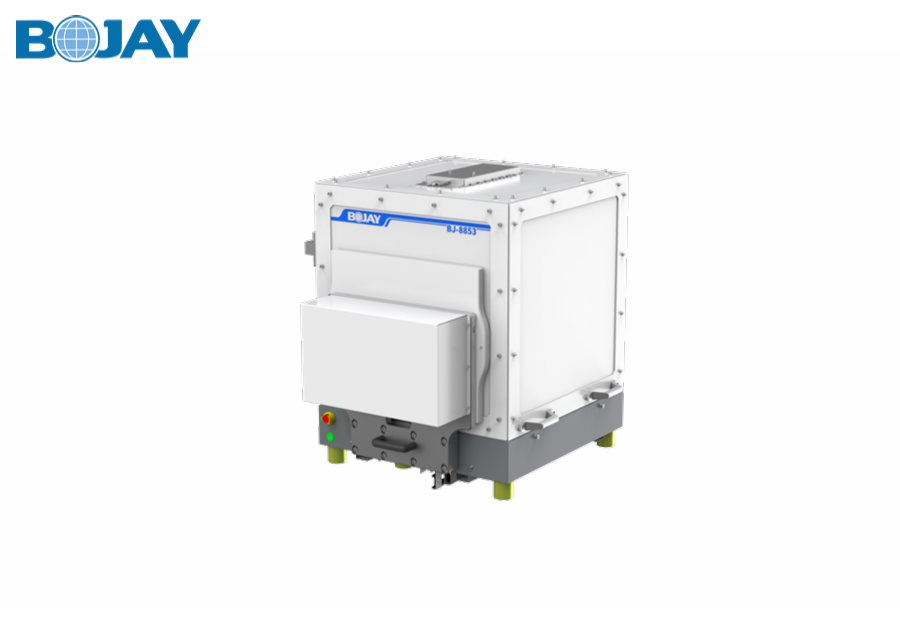

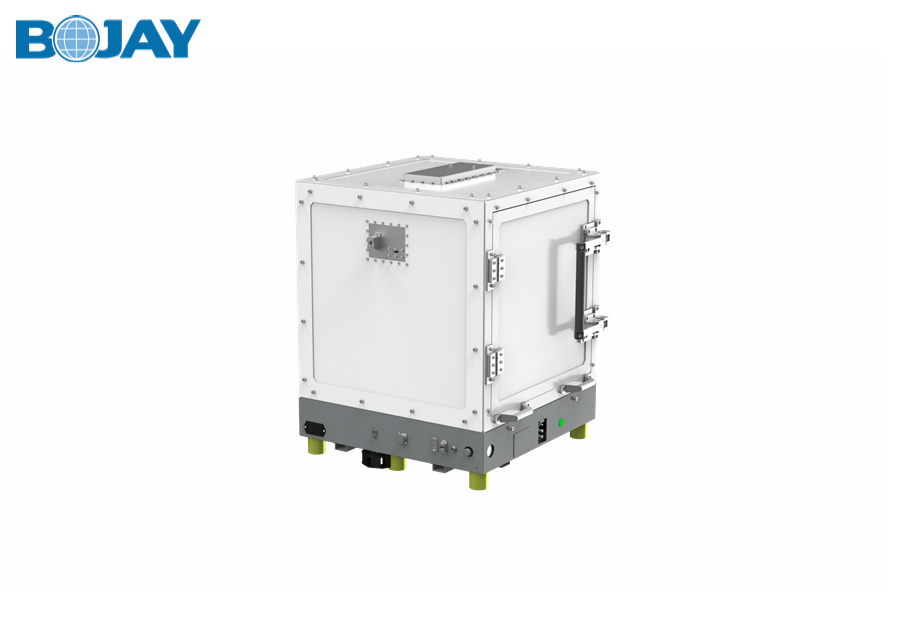

● BJ-8853射頻屏蔽箱采用緊湊型設計,支持5G毫米波OTA測量,最大遠場距離為250mm;是經濟高效的量產解決方案;
● 它包含一個3軸線性運動和1軸旋轉定位器,以便將任何DUT天線移動到測試區域,對著試驗室頂部的相同參考天線;
● 支持任何小于7英寸的DUT。
機械規格:
外形尺寸 | 692 (W)*800(L)*777.5(H)mm |
內部尺寸 | 490 (W)*490(L)*490(H)mm |
開關門尺寸 | 390(W)*325(H)mm |
凈重 | 約127kg |
毛重 | 約165kg |
射頻規格:
射頻隔離度 | 0.7~50GHz >70dB |
吸波棉反射率 | <-30dB in FR2 |
遠場測試距離 | 150~250mm |
定位器規格:
X范圍 | ±90 ± 0.2mm |
Y范圍 | ±90 ± 0.2mm |
Z范圍 | 60 ± 0.2mm |
旋轉角度 | ± 180deg |
θ軸精度 | ±0.5deg |
DUT尺寸 | 最大: 180(L)*120(W)*50(H)mm |
DUT重量 | 最大:800g |
