應用:

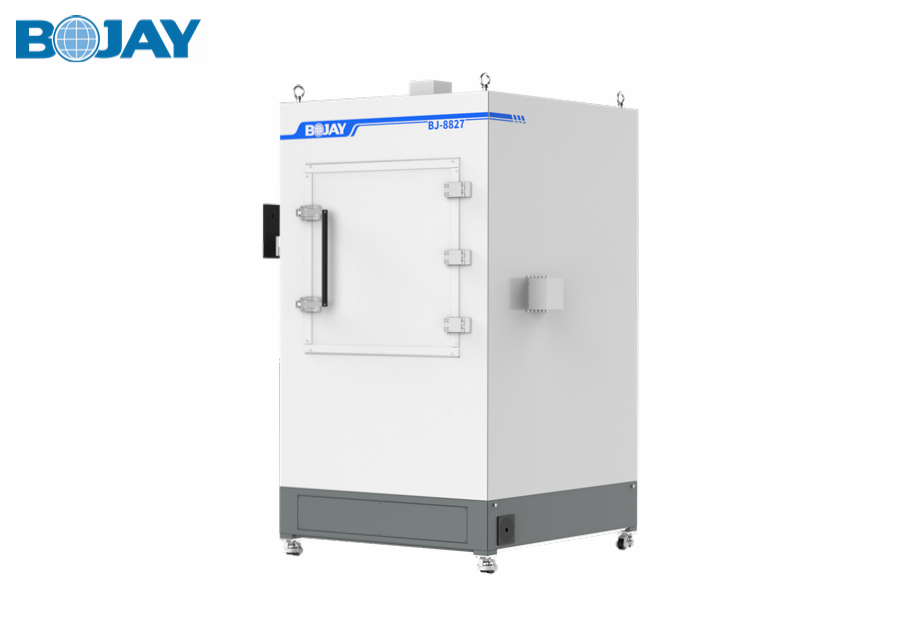

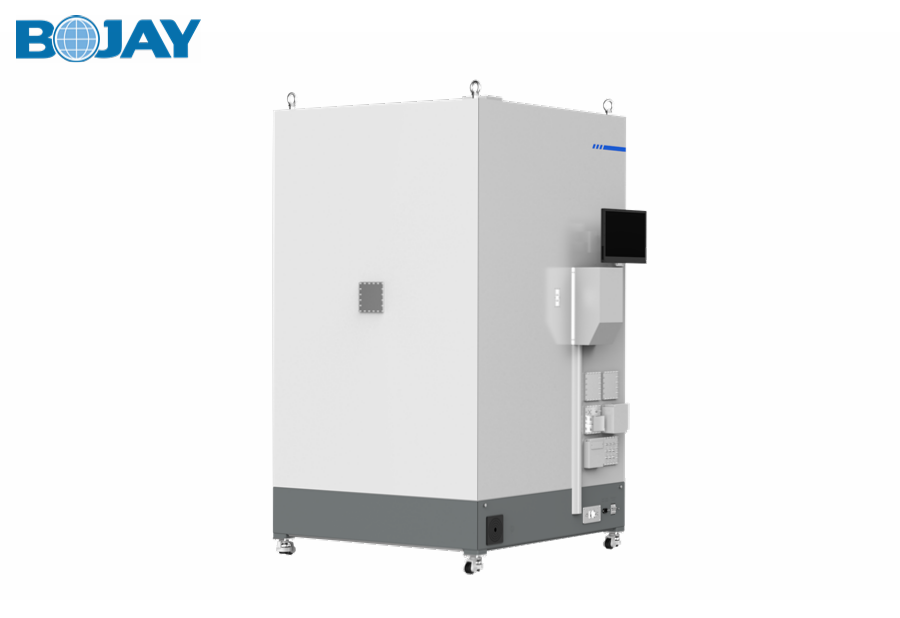

● BJ-8827毫米波屏蔽箱是為5G OTA測試設計的,用于FR1和FR2;
● 雙軸定位器支持170度 * 360度旋轉,用于天線測量;
● 定位器可以通過USB、RS232或以太網進行控制,使用SCPI或Hex命令集;
● 支持DUT尺寸達15英寸,重量達15公斤;
● 可選的保溫箱可用于極限溫度測試。
機械規格:
外觀尺寸 | 1325(W)*1254(L)*2078(H)mm |
箱體內部尺寸 | 1000(W)*1050 (L)*1555(H)mm |
開關門尺寸 | 750(W)*750(H)mm |
凈重 | 大約373kg |
最大DUT尺寸 | 380(L)*220(W)*100(H)mm |
DUT重量 | <15kg |
射頻規格:
射頻隔離度 | 0.7~60GHz >70dB |
吸波棉反射率 | <-30 dB in FR2(典型) |
遠場測試距離 | 最大: 700mm |
測試天線位置 | θ-10°~155° |
