應用范圍：

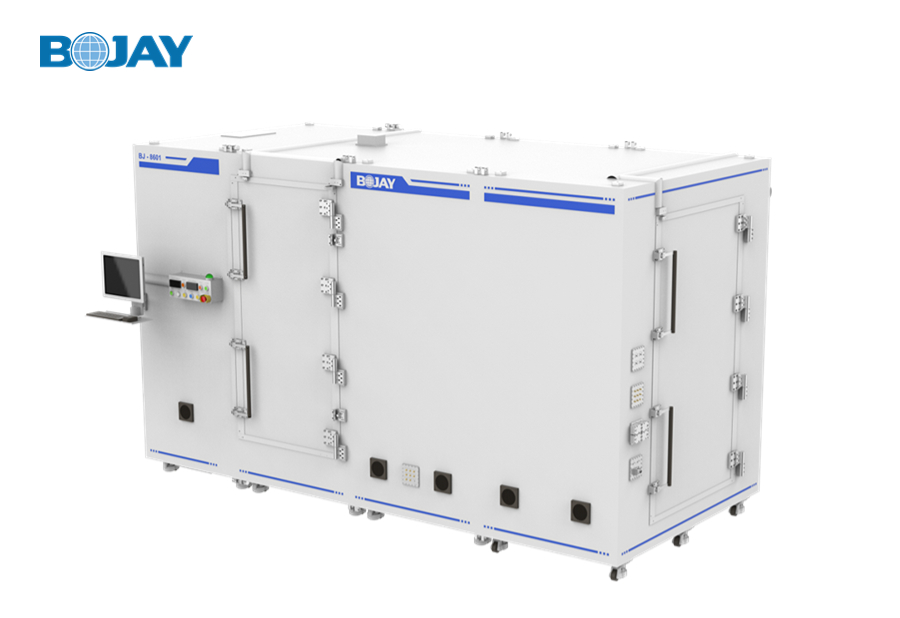

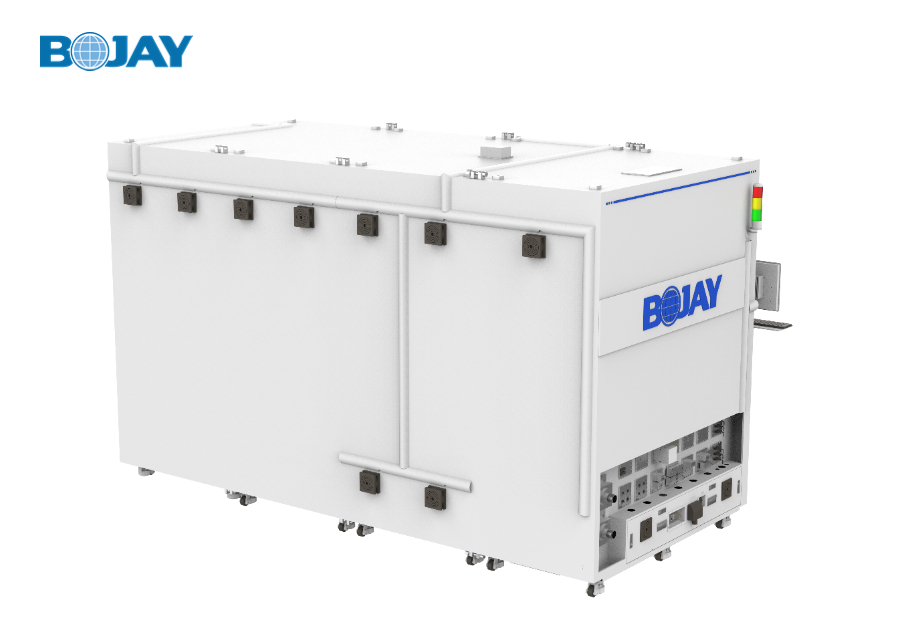

● BJ-8601測試系統包括一個中型微波暗室和一個緊湊的天線測試范圍（緊縮場CATR），設計用于實驗室環境下的毫米波OTA測試，覆蓋頻率范圍為24至90GHz；
● 高精度的反射面為黑盒測試提供了一個直徑400毫米的靜區；
● 結合一個高精度的4軸定位器，該系統能夠?yàn)楦鞣N尺寸的DUT提供快速和準確的天線測量；最高負重可達100kg；
● 通過TTL硬件信號觸發的快速測量功能；
● 緊縮場支持單個或多個饋電天線，可以同時測量不同的信號；
● 該系統能夠在間接遠場和直接遠場測量方法之間切換；
● 可以提供配套的保溫箱（選件），用于在-40至100℃的極端條件測試。
機械規格：
| 內部尺寸 | 3580(W)*1600(L)*1990(H)mm |
| 外觀尺寸（不帶底座） | 4000(W)*2000 (L)*2415(H)mm |
| 前門尺寸 | 770(W)*1570(H)mm |
| 右門尺寸 | 980(W)*1740(H)mm |
| 凈重 | 約 2526kg |
| 毛重 | 約 4758kg |
| DUT最大尺寸 | 900(L)*650(W)*300(H)mm |
| DUT最大重量 | 100kg |
電氣規格:
| 功耗 | 2500W |
| 輸入電壓 | AC:100~120/200~240V 50/60Hz |
| 定位器控制界面 | USB A型母頭 RJ45 |
反射板、饋源天線及射頻規格：
| 反射板 | 拋物線弧面，卷邊設計 |
| 反射板尺寸 | 選項1：800 x 800 mm 選項2：900 x 900 mm |
| 工作頻率范圍 | 24 ~ 90GHz |
| 靜區參數 | 尺寸：直徑400m 幅度錐削： ≤ 1dB 幅度波紋：≤±0.5dB 相位誤差：≤ ±5° 交叉極化隔離度：≤-27dB |
| 饋源天線 | 單一饋源：可搭配800mm或900mm反射板 多饋源：僅適用900mm反射板 工作頻率： 24~50GHz(可通過改變饋源天線擴展到90GHz) 連接器：2x2.4mm 材料：鋁合金 交叉極化隔離度： ≤-35dB |
| 屏蔽效能 | 24~90GHz >70dB |
| 吸波棉反射率 | 24~90GHz<-30dB |
