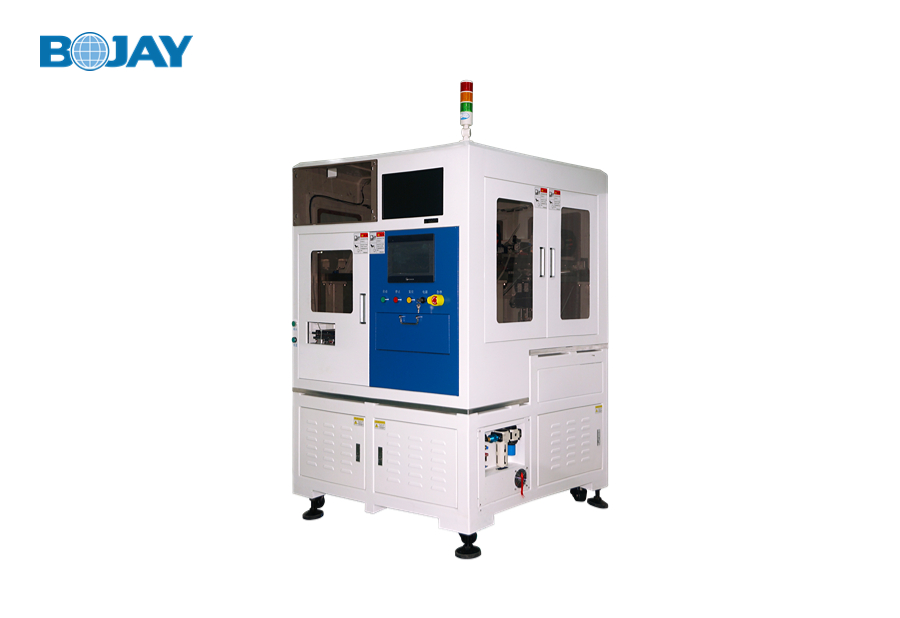

產品特點:
● 柔性印刷電路板通過設備的機械手搬運到夾具;
● 搬運機械手由上料與擺盤兩套組成,裝載柔性印刷電路板料盤是由操作者手工操作上料,可一次性上料盤30盤;
● 上料搬運機械手從tray盤取料至夾具對柔性印刷電路板進行測試,擺盤機械手將測試完柔性印刷電路板擺放至tray盤/NG盤;
● pass擺放滿盤自動完成堆疊,然后由操作者手工取出pass品堆疊tray盤。
產品參數:
外形尺寸 | 1150mm(L)*1100mm(W)* 1840mm(H) |
XY軸重復定位精度XY | ±0.05mm ( X 軸與Y軸方向) |
Z軸重復定位精度 | ±0.05mm ( Z軸方向) |
Tray盤參數 | Tray(L):240mm-400m mTray(W):200mm-320mm Tray(H):15mm±3mm Tray產品穴位深度:5-7mm Tray裙邊:≥5mm 備注:Tray產品穴位深度是指Tray頂面到DUT支持面的距離,該設備可一次性最多投入30盤Tray盤 |
測試時間 | 上料機械手搬運時間:6.2sec/2pc 夾具測試時間:6.5sec/2pcs 擺盤機械手搬運時間:5.5sec/2pcs 備注:夾具測試時間長短根據不同產品的測試內容決定。 |
圖像處理單元參數 | 相機:130MP像素黑白相 視野范圍:30mm x 20mm(物距改變會導致視野變化) 相機數量:1pcs 光源:高亮白色同軸光源 光源的數量:1pcs 算法:halcon |
測試夾具參數 | 最大尺寸:400mm(L) ,386mm(W), 430mm(H 夾具載板尺寸:150mm(L) ,120mm(W) 可測試單pcs最大產品尺寸: 50mm(L) ,30mm(W) 探針類型:QA探針,線針 探針的總負荷:最大40kgf 注意:“探針總負荷”指的是上下測試治具總的探針負荷量。 |
控制系統參數 | 操作系統:Windows7 32(中文版) CPU:Core i5 操作裝置:操作面板, 鍵盤, 鼠標 顯示器:15.6英寸液晶顯示器 觸摸屏:觸摸傳感器的10寸LCD 數據存儲:500GB 硬盤 接口:USB,Com接口 |
