首頁 > 產品系列 > 自動化解決方案 > 裝配自動化設備

裝配自動化設備

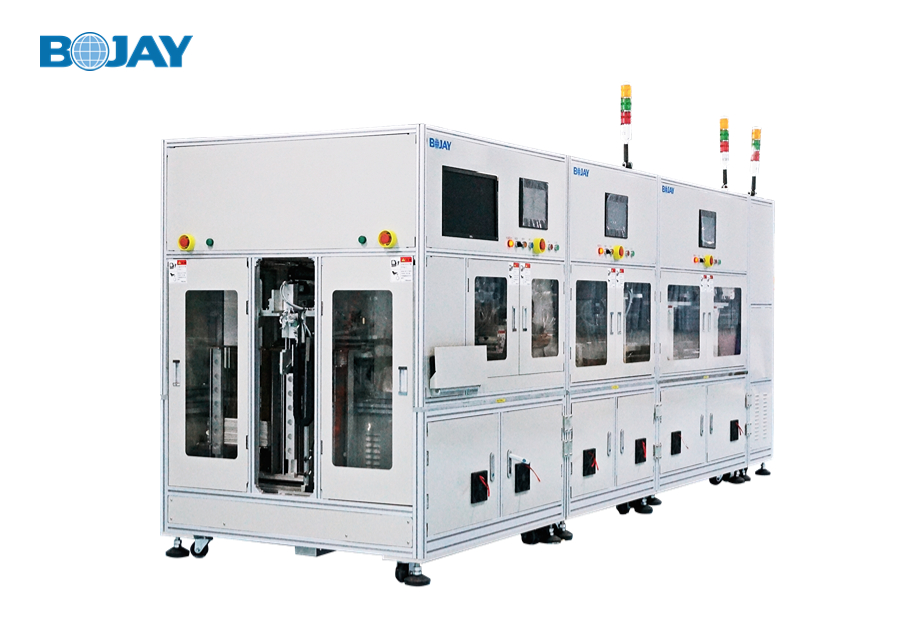

自動貼標折盒機

1.設備整體通過自動化實現表帶盒的貼標

2.檢測(貼標、混料)

3.紙盒自動成型


產品描述:

1.設備整體通過自動化實現表帶盒的貼標

2.檢測(貼標、混料)

3.紙盒自動成型



機械概述:

機械尺寸(L*W*H)3920mm x   1300mm x 1800mm
工作臺 Z 高度710mm
對OP支架Z高度900mm



工藝流程對比:

更改前的流程改變后的流程改變目的
1.       人工手動放料;
2.通過機械定位進行貼標;3.通過目測檢測貼標精度;4.利用半自動成型機將紙盒成型。
1.人工手動放料;2.通過CCD拍照定位精準貼標;3.通過CCD拍照精準檢驗貼標精度; 4.自動上料折盒機進行紙盒成型。半自動400pcs/小時;自動550PCS/小時;        UPPH:57提升到550.


半自動與自動對比
內容半自動自動比例備注
UPH400pcs550pcs提升比例37%無 NO
UPPH57pcs550pcs無 NO無 NO
人數7人1人
減少6人
無 NO
檢測方式
人工量測貼標精度
CCD全自動檢測貼標精度、混料
無 NO減少人工誤判、漏判
紙盒定位方式機械定位
機械定位+CCD校準
無 NO定位精準,無需設計基準



產能計算:

工位名稱 C/T
紙盒自動上料模組 6.4s
紙盒自動輸送模組5.4s
自動貼標模組 6.4s
NG取料及紙盒翻轉模組4.6s
NG取料及紙盒旋轉模組 6.4s

注

     1、 綜合整條生產線各模組的C/T時間,其中6.4S為整線的瓶頸時間:則整線的節拍時間為6.4S;

     2、1小時的產能為:3600s÷6.4s=562.5

     3、 設備效率按98%計算,1小時產能為:562.5x98%=551Pcs/小時。



珠海博杰電子股份有限公司

測試及自動化專家
