產品特點:

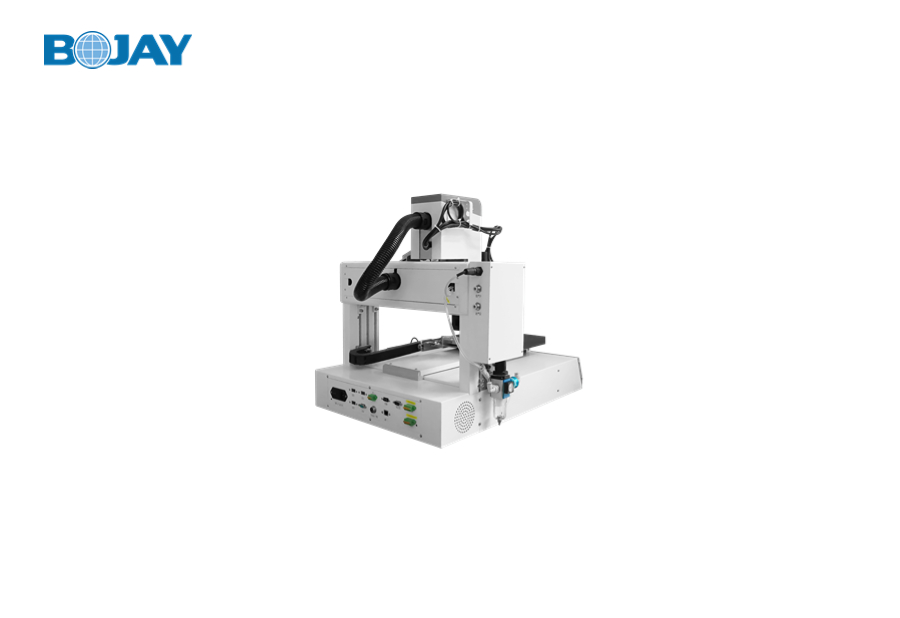

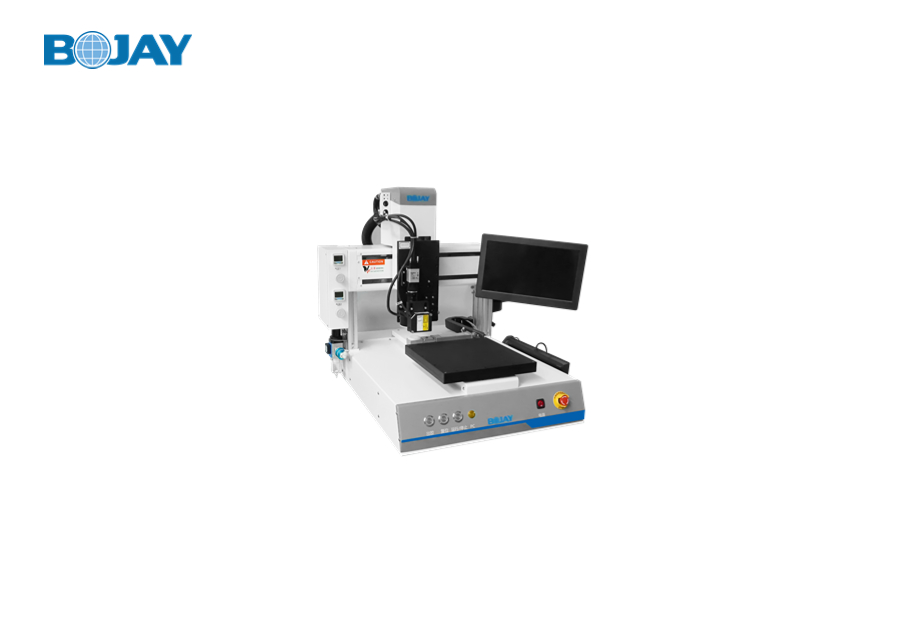

博杰桌面點膠機-VZ300采用行業領先的位置觸發模式點膠方式,并搭配視覺智能識別定位,兼具飛行拍照功能和Laser激光探高自動補償功能,為SMT行業、3C電子行業、半導體行業、LED行業的點膠工序提供降本增效的解決方案。
行業及工藝應用:
● SMT行業應用:PCB板元器件包封、Underfill、點紅膠、引腳包封、圍壩;
● 3C電子行業:CCM攝像頭模組、手機邊框、耳機、連接器、穿戴電子,芯片散熱;
● 半導體行業:芯片封裝點銀漿、MEMS;
● LED行業:芯片圍壩、填充;
產品參數:
產品系列 | VZ300 | 單位 | |||
產品類型 | 桌面式點膠機 | \ | |||
規格參數 | 產品尺寸(W*D*H) | 579*680*605 | mm | ||
產品重量 | 80 | kg | |||
軸系參數 | XY軸 | 300 | mm | ||
Z軸 | 120 | mm | |||
點膠范圍(XYZ) | 240*250 | mm | |||
定位精度(XY) | ±35 | μm@3σ | |||
重復精度(XY) | ±20 | μm@3σ | |||
重復精度(Z) | ±20 | μm@3σ | |||
最大速度(XY) | 500 | mm/s | |||
最大加速度(XY) | 0.5 | G | |||
負載 | Y軸 | 10 | Kg | ||
Z軸 | 6 | kg | |||
控制模塊 | 控制方式 | 工業電腦+運動控制卡 | \ | ||
相機 | 類型 | 工業CCD(支持飛行拍照) | \ | ||
像素 | 130W | \ | |||
視野 | 9*8 | mm | |||
光源 | RWB三通道頻閃光源 | \ | |||
測高系統 | 測量范圍 | ±3 | mm | ||
光斑大小 | 0.1*0.1 | mm | |||
觸動開關重復精度 | 1 | μm | |||
重復精度 | 2 | μm | |||
軟件 | 基于Windows操作平臺自主開發軟件 | \ | |||
外圍輸入 | 電源 | 電壓 | 220 | VAC | |
頻率 | 50 | HZ | |||
功率 | 0.7 | KW | |||
氣源 | 0.5~0.7 | Mpa | |||
擴展通訊 | 閥體通訊 | 支持壓電噴射閥、氣動噴射閥、螺桿閥等 | \ | ||
清潔維護模塊 | 真空清潔 | 非接觸式清潔噴嘴 | \ | ||
舍點臺 | 點膠前舍點 | \ | |||
選配模塊 | 單光源系統 | 單色環形或者同軸光源 | \ | ||
低液位報警 | 膠水余量報警 | \ | |||
閥體角度旋轉 | 支持多方位多角度旋轉點膠 | \ | |||
同步雙閥 | 支持電動雙閥調整校正 | \ | |||
掃描二維碼 | 支持二維碼掃描記錄 | \ |
