應用范圍:
● 廣泛應用于半導體,電子制造,醫療,生化,汽車,LED等行業
- 底部填充,F(xiàn)PC封裝
- CCD照像模組封裝
- 點紅膠
- 銀漿
- 包封
- 表面貼裝
- 精密涂覆
- 手機邊框點熱熔膠
- 半導體芯片封裝
主要參數:
產品系列 | 單位 | D3380-A | ||

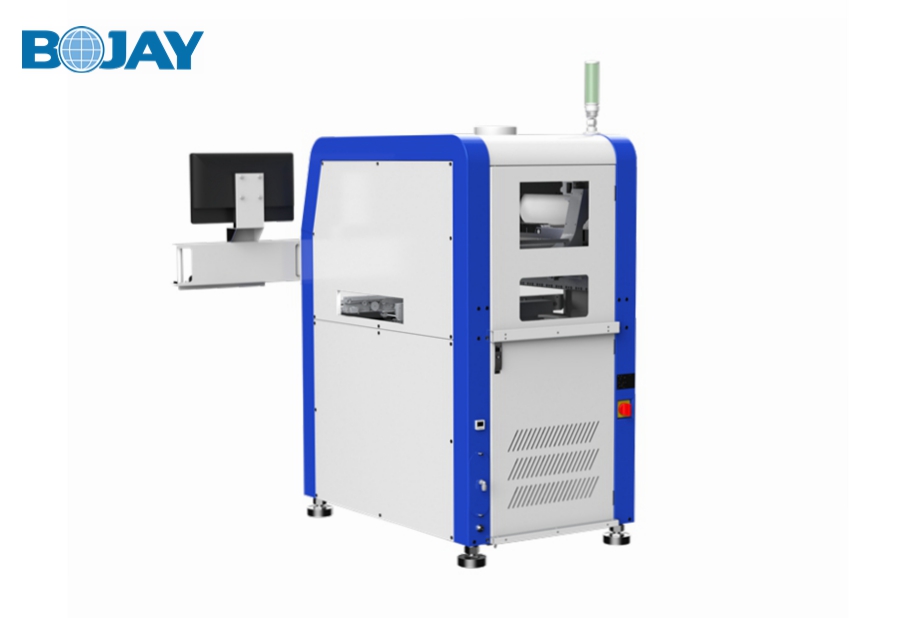

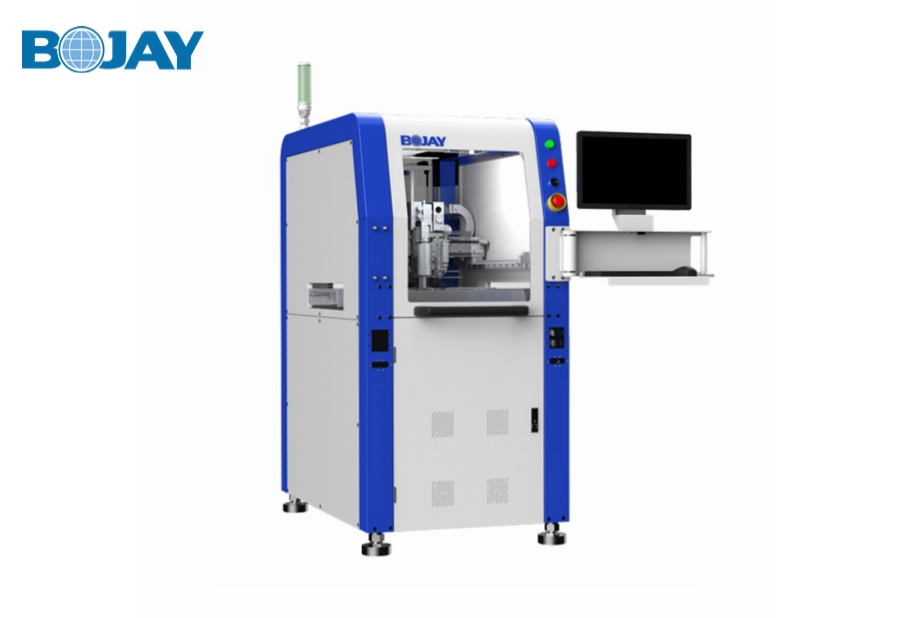

產品類型 | 高精度在線式單軌點膠機 | |||
規格參數 | 產品尺寸(W*D*H) | mm | 738*1150*1880 | |
產品重量 | kg | 880 | ||
軸系參數 | XY軸 | / | 直線電機 | |
Z軸 | / | 伺服電機+高精度研磨絲杠 | ||
點膠范圍(XYZ) | mm | 350*400 | ||
重復定位精度(XY) | μm | ±8 | ||
重復定位精度(Z) | μm | ±20 | ||
最大速度(XY) | m/s | 1 | ||
最大加速度(XY) | G | 1 | ||
控制模塊 | 控制方式 | / | 工業電腦+運動控制卡 - 高級版 | |
相機 | 類型 | / | 工業CCD(支持飛行拍照功能) | |
像素 | / | 130 W | ||
視野 | mm | 10*10 | ||
光源 | / | WRB三通道頻閃光源控制系統(RGB可選配) | ||
激光測高系統 | 測量范圍 | mm | ±15 | |
光斑大小 | mm | D=0.07 | ||
重復精度 | μm | ±30μm(可選配更高) | ||
稱重模塊 | 分辨率 | mg | 0.1 | |
最大稱重 | g | 220 | ||
軟件 | / | 基于Windows操作平臺自主開發軟件 | ||
軌道模塊 | 軌道數量 | / | 單軌 | |
軌道高度 | mm | 910±20 | ||
軌道最大寬度 | / | 410 | ||
軌道最小寬度 | / | 55 | ||
軌道傳輸方向 | / | 左→右;右→左; | ||
/ | 左→左;右→右; | |||
軌道承重 | kg | ≤1.5 | ||
外圍輸入 | 電源 | 電壓 | VAC | 220 |
頻率 | HZ | 50 | ||
功率 | KW | 1.7 | ||
氣源 | Mpa | 0.6 | ||
擴展通訊 | 閥體通訊 (支持閥體) | / | 支持壓電噴射閥、氣動噴射閥、螺桿閥等不同閥體 | |
上下游通訊協議 | / | SMEMA | ||
設備報警 | 安全門 | / | 安全門鎖 | |
膠量,稱重報警 | / | 點膠軟件監控 | ||
膠量傳感器 | / | 硬件+軟件監控 (選配) | ||
清潔維護模塊 | 真空清潔 | / | 非接觸式清潔噴嘴 | |
旋轉擦拭 | / | 接觸式擦拭噴嘴(選配) | ||
舍點臺 | / | 點膠前舍點 |
