量身定制 高速無漏檢——“5G時代“”濾波器外觀檢測解決方案

2023-06-28 來源: 奧德維科技

濾波器是一種選頻裝置,可以使信號中特定的頻率成分通過,而極大地衰減其他頻率成分。利用濾波器的這種選頻作用,可以濾除干擾噪聲或進行頻譜分析。

無線通信自從邁入5G時代后,現階段的射頻聲學濾波器因帶寬變大導致聲學濾波器的一致性難度提升,且存在易發生溫漂問題,而不再適用于毫米波。在此情況下,可支持更大帶寬和更高頻率的LTCC陶瓷濾波器將會是未來的主流應用方案之一。LTCC濾波器成本低、產能足、尺寸小、抗電磁干擾強、不必另加封裝,同時還兼具優良的高頻、高速傳輸以及寬通帶的特性,可以滿足Sub-6GHz中的頻段n77、n78、n79及毫米波頻段應用。與SAW濾波器相比,它具備更高的功率處理能力,目前比較高端的5G手機里面LTCC器件的需求多達15PCS。隨著材料和技術的發展,LTCC替代部分介質濾波器將是一個趨勢。

量身定制 高速無漏檢——“5G時代“”濾波器外觀檢測解決方案

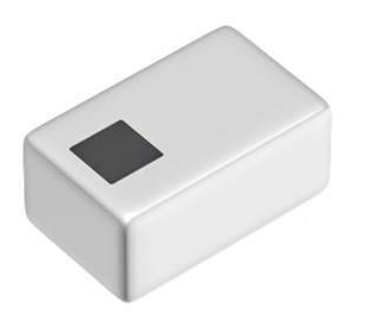

△ 0605濾波器外觀

目前,濾波器外觀檢測行業多為傳統算法的六組CCD檢測。隨著市場對濾波器的要求越來越高,當前的濾波器外觀機普遍存在一款光源無法兼容全部缺陷的情況,而且需經常調整規格參數,品質管控較難,無法滿足市場需求。

奧德維研發團隊通過對濾波器外觀檢測難點進行深入研究,在普遍的六面檢測的基礎上,增加兩組檢測工站(共八個檢測工站),并結合自主研發的濾波器專用光源,對0605濾波器進行全面及精細的檢測。在軟件上,奧德維作為業內首家導入AI算法的企業,也為0605濾波器的缺陷檢測進行“量身定制”,編寫出一套0605濾波器專用的AI檢測程序,對0605濾波器的外觀檢測具有極強的針對性,徹底解決0605濾波器的漏檢問題,檢出率無限接近100%,而誤判率能穩定在1%以內。

量身定制 高速無漏檢——“5G時代“”濾波器外觀檢測解決方案

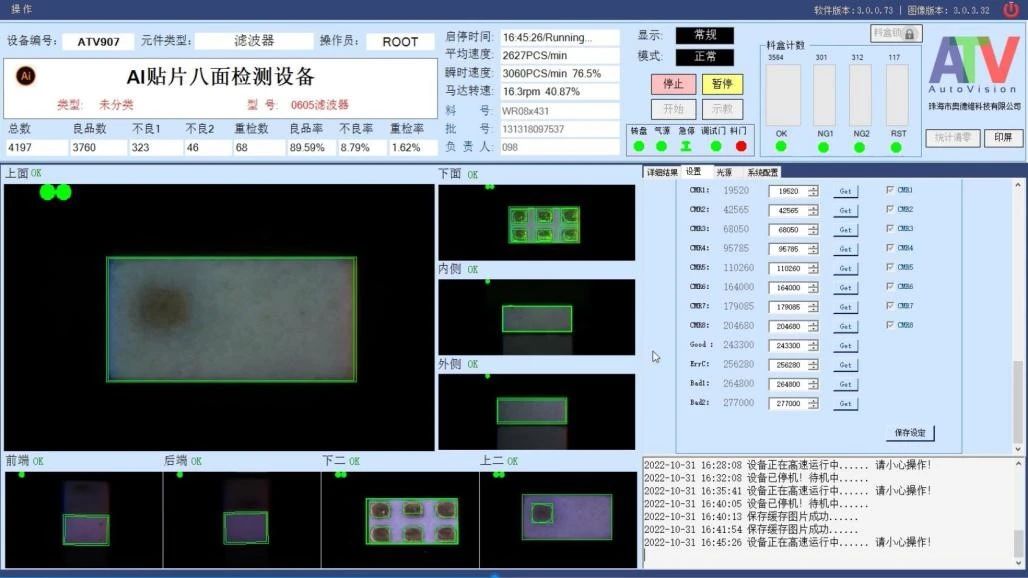

△ 0605八面外觀檢測機運行畫面

0605濾波器具有電極面及瓷體面,出料方向具有隨機性,如果采用振動盤CCD或光纖分面使其統一出料方向出料,將導致0605濾波器的分選速度大大降低。而奧德維自主開發的AI視覺檢測系統可實現同工站多狀態的檢測,兩種方式隨機出料,均能穩定準確的檢測,速度可達3000pcs/min,大大提高了生產效率。
