產品簡介:

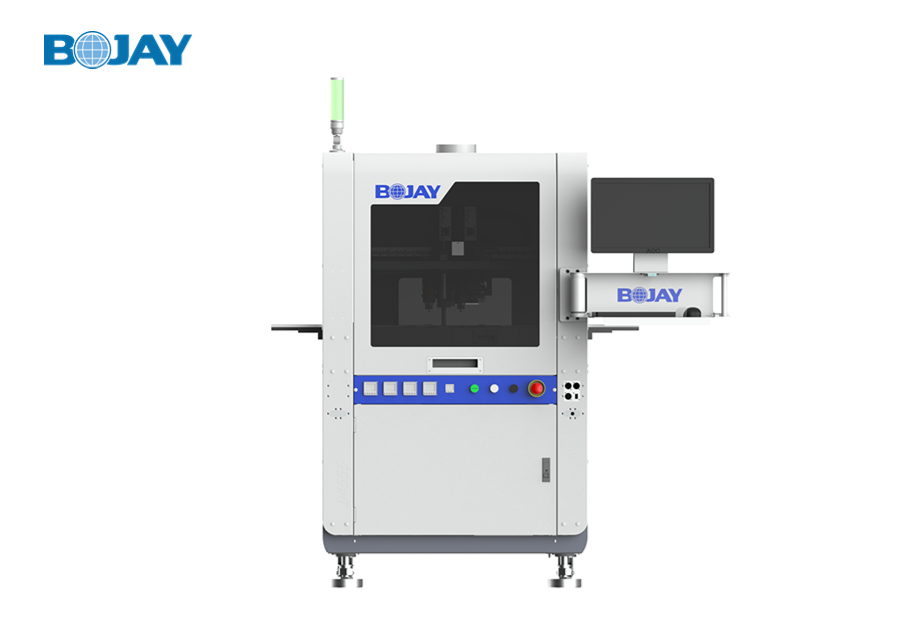

博杰股份研發的點膠機D4555采用行業領先的位置觸發模式點膠方式,并搭配智能閉環控制和數字式控制系統,兼具外觀檢測功能,雙規雙閥設計可將生產效率提升2倍,為SMT行業、3C電子行業、半導體行業、LED行業的點膠工序提供降本增效的解決方案。
行業及工藝應用:
1.SMT行業應用:PCB板元器件包封、Underfill、點紅膠、引腳包封、圍壩;
2.3C電子行業:CCM攝像頭模組、手機邊框、耳機、連接器、穿戴電子,芯片散熱;
3.半導體行業:芯片封裝點銀漿、MEMS;
4.LED行業:芯片圍壩、填充;
產品參數:
機臺系列功能配置表 | ||||
產品系列 | D4555 | 單位 | ||
產品類型 | 在線式雙軌點膠機 | \ | ||
規格參數 | 產品尺寸(W*D*H) | 904*1470*1880 | mm | |
產品重量 | 1500 | kg | ||
軸系參數 | XY軸 | 直線電機 | \ | |
Z軸 | 伺服電機+高精度研磨絲杠 | \ | ||
點膠范圍(XYZ) | 350*450 | mm | ||
定位精度(XY) | ±25 | μm@3σ | ||
重復精度(XY) | ±15 | μm@3σ | ||
重復精度(Z) | ±20 | μm@3σ | ||
最大速度(XY) | 1 | m/s | ||
最大加速度(XY) | 1 | G | ||
控制模塊 | 控制方式 | 工業電腦+運動控制卡 | \ | |
相機 | 類型 | 工業CCD(支持飛行拍照功能) | \ | |
像素 | 130W | \ | ||
視野 | 10*10 | mm | ||
光源 | RGBW四通道頻閃光源控制系統 | \ | ||
測高系統 | 測量范圍 | ±15 | mm | |
光斑大小 | D=0.07 | mm | ||
重復精度 | ≤0.3 | mm | ||
稱重模塊 | 分辨率 | 0.1/0.01 | mg | |
最大稱重 | 220 | g | ||
軟件 | 基于Windows操作平臺自主開發軟件 | \ | ||
軌道模塊 | 軌道數量 | 單軌 | \ | |
軌道高度 | 900±20 | mm | ||
軌道最大寬度 | 250(雙軌)、500(單軌) | \ | ||
軌道最小寬度 | 50 | \ | ||
軌道傳輸方向 | 左→右;右→左; | \ | ||
左→左;右→右; | ||||
軌道承重 | ≤1.5 | kg | ||
外圍輸入 | 電源 | 電壓 | 220 | VAC |
頻率 | 50 | HZ | ||
功率 | 2.1 | KW | ||
氣源 | 0.6 | Mpa | ||
擴展通訊 | 閥體通訊 | 支持壓電噴射閥、氣動噴射閥、螺桿閥等 | \ | |
上下游通訊協議 | SMEMA | \ | ||
設備報警 | 安全門 | 安全門開報警 | \ | |
膠量稱重報警 | 點膠監控 | \ | ||
清潔維護模塊 | 真空清潔 | 非接觸式清潔噴嘴 | \ | |
旋轉擦拭 | 接觸式擦拭噴嘴 | \ | ||
舍點臺 | 點膠前舍點 | \ | ||
選配模塊 | 雙驅 | 雙Y軸驅動 | \ | |
單光源系統 | 單光源環形/同軸燈光源 | \ | ||
低液位報警 | 剩余膠量報警 | \ | ||
十萬分之一稱重系統 | 0.01mg精度 | \ | ||
閥體角度旋轉 | 多角度、多方位旋轉點膠 | \ | ||
同步雙閥 | 電動雙閥 | \ | ||
掃描二維碼 | 二維碼記錄 | \ | ||
上下料裝置 | 彈倉式上下料結構 | |||
軌道加熱 | 軌道三段式加熱 | \ |
